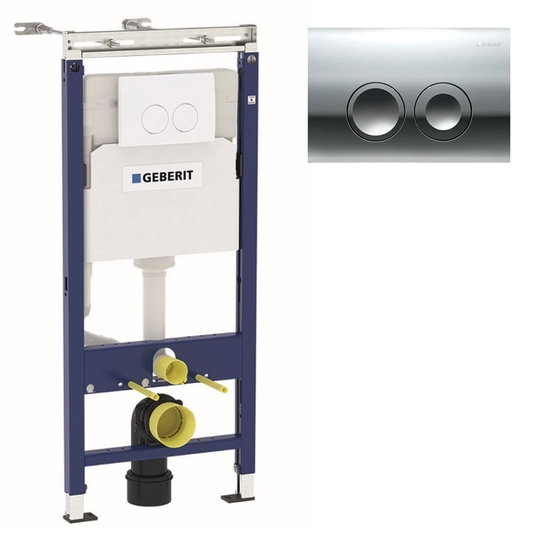

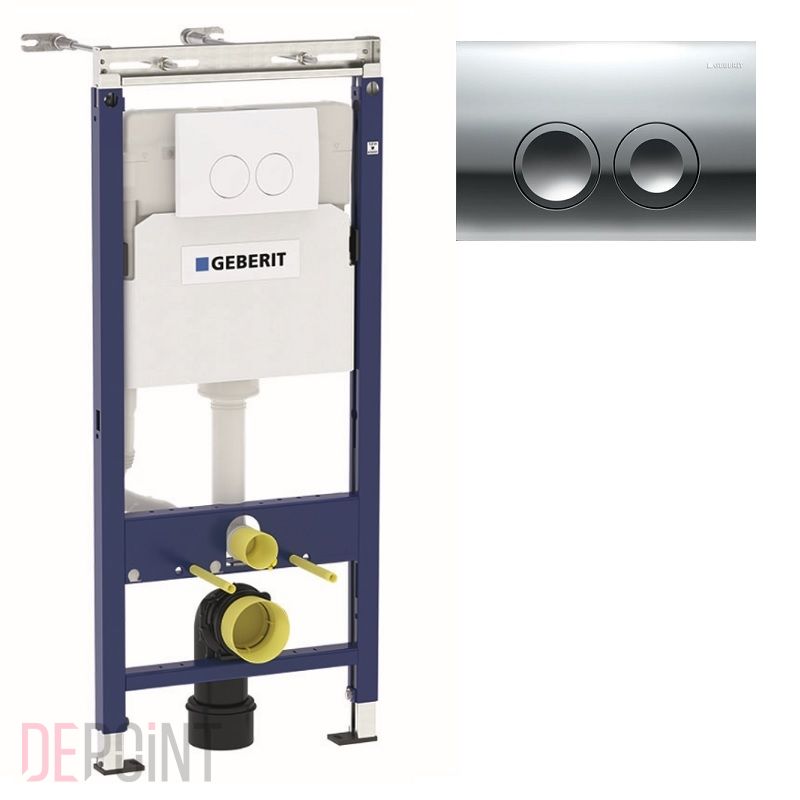

Инсталляция для подвесного унитаза Geberit Duofix Plattenbau Delta UP100 (458.122.21.1)

ОПИСАНИЕ инсталляции для подвесных унитазов Geberit Duofix Plattenbau Delta UP100 (458.122.21.1)

Система инсталляции предназначена для монтажа подвесного унитаза, она устанавливается в гипсокартонную стену, а также перед капитальной или гипсокартонной стеной. Регулируемый по ширине верхний крепёж позволяет устанавливать эту инсталляцию перед трубами.

МЕСТО ПРИМЕНЕНИЯ:

• для монтажа в гипсокартонные стены на высоту рамы или по высоте помещения перед капитальной либо гипсокартонной стеной;
• для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см;
• для крепежа в пол (0 - 20 см);
• для установки перед капитальной стеной или пустотелой перегородкой;
• для скрытой установки на капитальной стене;
• для установки в пристенке или в разделительной перегородке;
• для подсоединения Geberit AquaClean;
• для монтажа перед стояками;
• не подходит для бетонирования

Состав комплекта:

Монтажный элемент Geberit Duofix Plattenbau (458.122.21.1)

• Размеры монтажного элемента: 1120 x 500 x 120 мм
• Монтажная глубина 12 см
• Cмыв: двойной, регулируемый
• Объём смыва: (4,5л/6л /7,5л)/3 л
• Управление смывом — спереди
• Бачок скрытого монтажа, полностью герметизированный от попадания конденсата
• Крепление подвесных унитазов с межосевым расстоянием 180/230 мм
• Ножки оцинкованные, с бесступенчатой регулировкой 0 - 20 см
• Подвод воды по центру сзади или сверху

Комплект крепления монтажных элементов к стене Geberit Duofix (111.839.00.1)

• Угловой запорный вентиль R 1/2" с кольцом-адаптером
• Защитная крышка для окна технического обслуживания, из пенополистирола
• 2 держателя крепления рамки
• Настенное крепление
• Комплект для подключения унитаза, ø 90 мм
• Соединительное колено 90° из ПНД, ø 90 мм
• Переходная муфта из ПНД, ø 90/110 мм
• 2 защитных заглушки
• 2 резьбовые шпильки M12

Смывная клавиша Geberit Delta 21 (115.125.21.1)

• для работы с системой двойного смыва
• для фронтальной установки
• для использования со смывным бачком скрытого монтажа Geberit Delta 12 см (UP182)
• для использования со смывным бачком скрытого монтажа Geberit Delta 8 см (UP172)
• усилие привода - < 20 Н
• материал - пластик
• монтажная рамка
• толкатели привода смыва
• стопор вращения
• крепежные элементы
• цвет - хром глянцевый

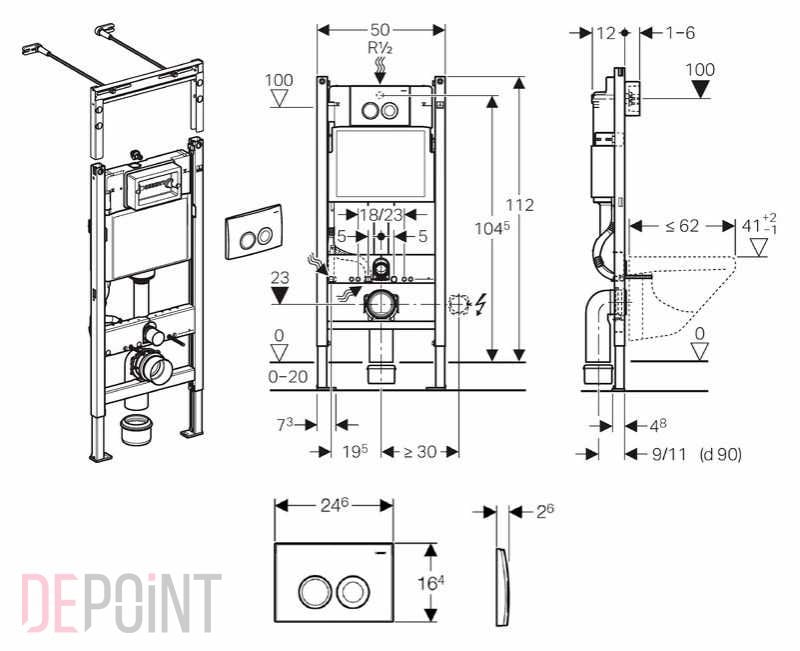

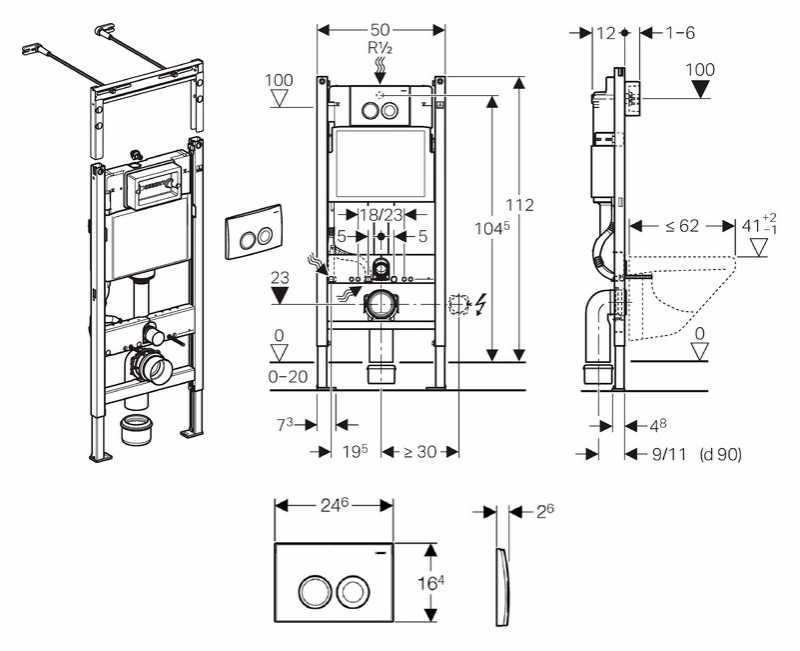

Схема с размерами инсталляции для подвесных унитазов Geberit Duofix Plattenbau Delta UP100 (458.122.21.1)
