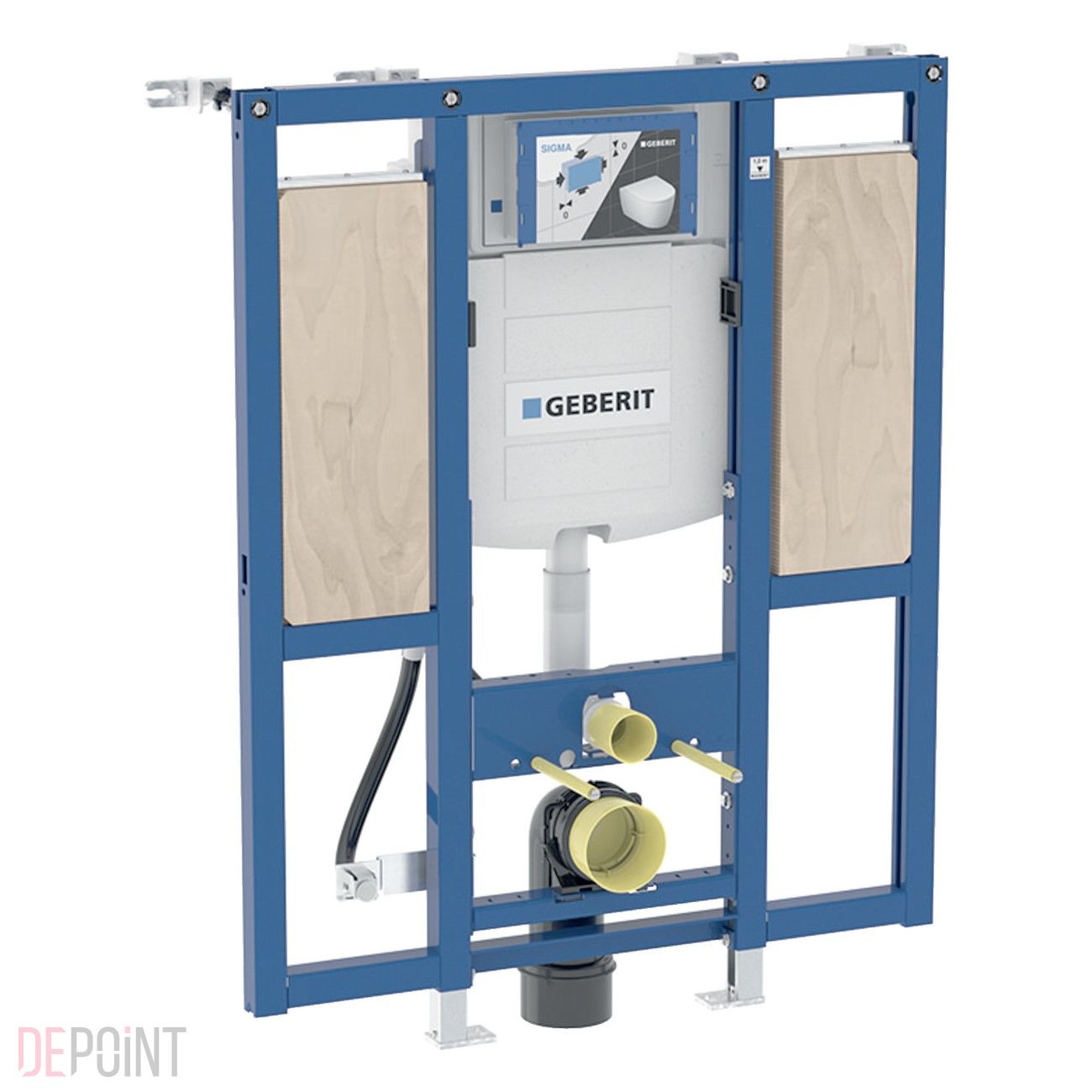

Монтажный элемент Geberit Duofix для подвесного унитаза, 112 см, для людей с ограниченными возможностями (111.375.00.5)

Описание инсталляции для подвесных унитазов Geberit Duofix (111.375.00.5)

Монтажный элемент Geberit Duofix для подвесного унитаза, 112 см, со смывным бачком скрытого монтажа Sigma 12 см, безбарьерное решение, для перил и опор

Технические данные

• Давление потока: 0.1–10 бар
• Макс. температура воды: 25 °C
• Заводская настройка объема воды для смыва: 6/3 л
• Диапазон регулировки большого объема воды для смыва: 4/4.5/6/7.5 л
• Диапазон регулировки малого объема воды для смыва: 2–4 л
• Расход воды при давлении 3 бара: 9.6 л/мин
• Расход воды при давлении 3 бара: 0.16 л/с
• Минимальное давление потока для расчетного расхода воды: 0.1 бар
• Расчетный расход воды: 0.09 л/с
• Регулируется по высоте: Нет
• Высота, см: 112
• Ширина, см: 88
• Глубина, см: 17
• Подвод воды: по центру сзади/сверху

Назначение

• Для пустотелых перегородок
• Для монтажа в пристенные установки по высоте рамы или помещения
• Для монтажа в монтажные стены по высоте помещения
• Для монтажа в стеновые системы Geberit Duofix по высоте рамы или помещение для пристенка.
• Подходит для безбарьерного решения
• Для подвесных унитазов с присоединительными размерами в соответствии с EN 33:2011
• Для подвесных унитазов с вылетом до 70 см
• Для крепления перил и опор
• Для одинарного, двойного смыва или смыва/стопа
• Для напольных покрытий 0-20 см

Характеристики

• Статически самонесущаяся рама, защищенная от коррозии порошковым покрытием
• Рама подготовлена ​​для опор керамического унитаза с небольшой контактной поверхностью
• Возможность настройки монтажной высоты унитаза на этапе выполнения строительных работ, 41-46 см
• Стойки оцинкованные ножек
• Стойки регулируемые 0-20 см
• Стойки с защитой от скольжения
• Опорные ножки поворотные
• Глубина опорных пластин ножек подходит для монтажа в U-образные профили UW 50 и UW 75 и системные направляющие Geberit Duofix
• Соединительное колено может монтироваться на разной глубине без применения инструмента, диапазон регулировки 45 мм.
• Соединительное колено может монтироваться на разной глубине без применения инструмента, диапазон регулировки 45 мм.
• Смывающийся бачок скрытого монтажа с управлением спереди
• Смывающийся бачок скрытого монтажа с противоконденсатной изоляцией
• При заводских настройках возможно немедленное последующее смывание
• Монтаж и обслуживание смывного бачка скрытого монтажа без применения инструмента
• Подвод воды сзади или сверху по центру
• Защитная крышка для окна технического обслуживания с возможностью укорочивания
• Монтажная панель из фанеры, клееная водостойкая
• Класс материалов B2 в соответствии с DIN 4102-1 или класс D-s2, d0 в соответствии с EN 13501-3
• Содержание формальдегида, класс A в соответствии с EN 1084 или класс E 1 в соответствии с EN 13936
• С трубкой для подвода воды для унитазов-биде Geberit AquaClean и соединительного кабеля
• Возможность крепления электрического соединения
• Возможность установки блока питания и подключения

Объем поставки

• Соединительный элемент для подключения воды R 1/2", совместимый с MasterFix и MeplaFix, со встроенным угловым запорным клапаном и маховичком
• Защитный короб для окна технического обслуживания
• 2 защитные заглушки
• 4 анкера для крепления к стене
• Комплекты для подключения для унитаза, ø 90 мм
• Соединительное колено 90° с PE-HD, ø 90 мм
• Переходная муфта с PE-HD, ø 90/110 мм
• 2 резьбовые шпильки M12
• Коробка скрытого монтажа для отверстия ø 68 мм, для электрического подключения
• Комплект креплений

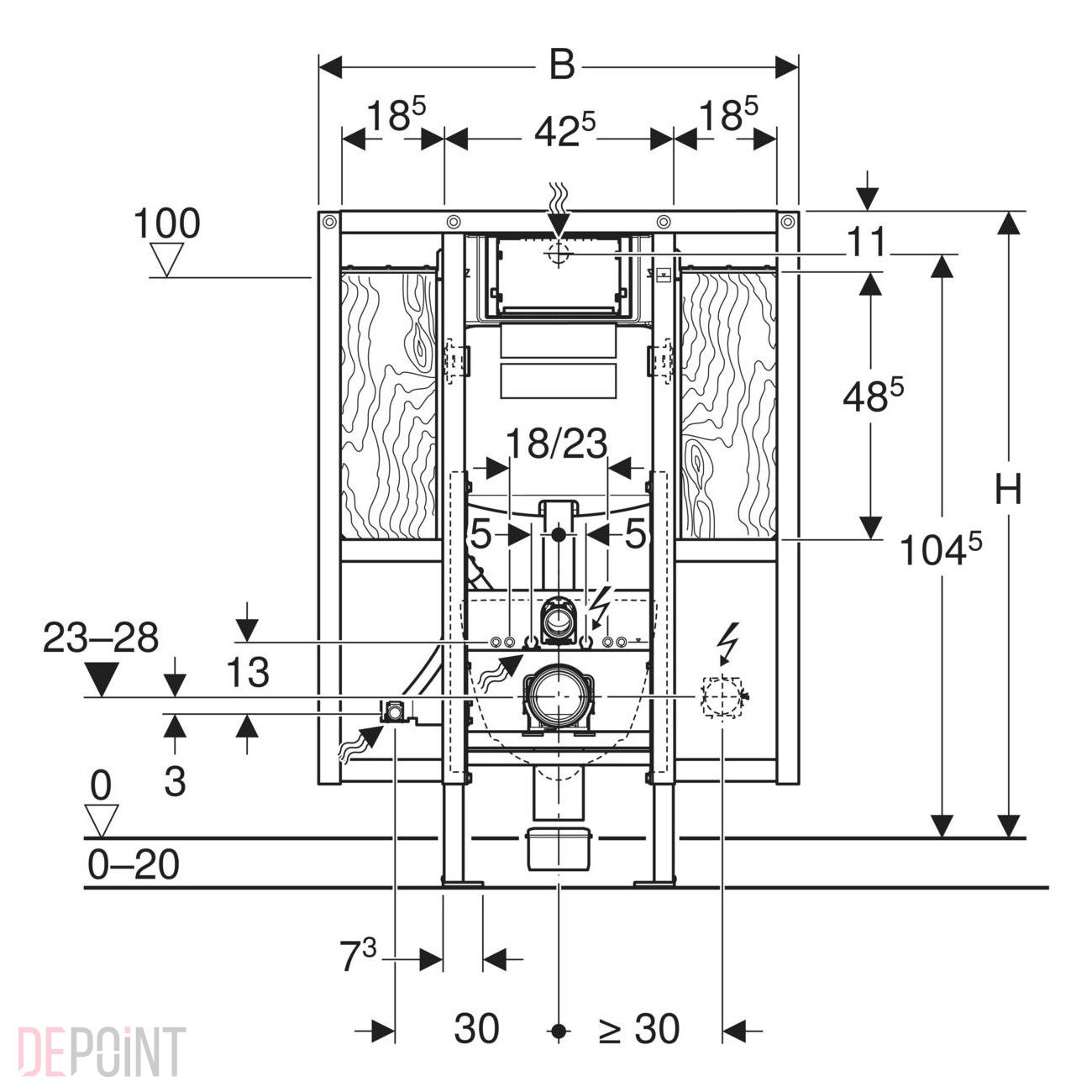

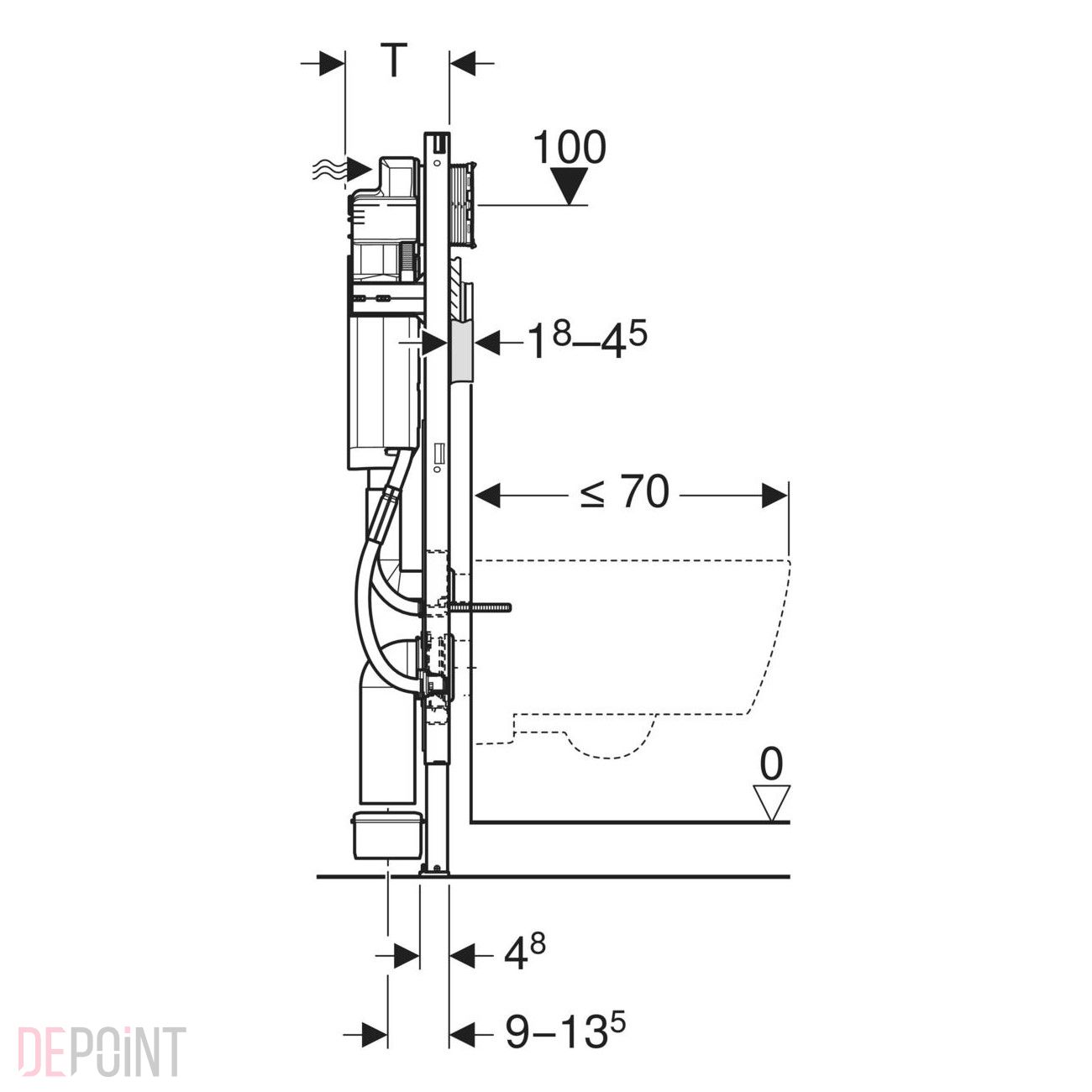

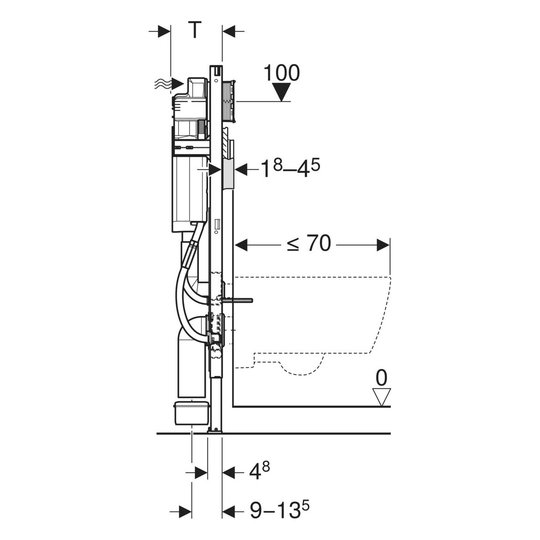

Схема с размерами инсталляции для подвесных унитазовGeberit Duofix (111.375.00.5)
