Душовий трап TECE Drainpoint S 130, вертикальний з універсальним фланцем Seal System (3601300)

Опис душового трапа TECE Drainpoint S 130, вертикальний з універсальним фланцем Seal System (3601300)

Трап дренажний TECEdrainpoint S 130 вертикальний DN 50, випробуваний згідно EN 1253.

Комплект поставки:

• Корпус сифона DN 50 вертикальний пластиковий (PP)
• З універсальним фланцем для з'єднання композитної гідроізоляції згідно стандарту DIN 18534 або затискними фланцевими з'єднаннями
• Зі знімним склянкою гідрозатвору
• Рівень гідрозатвору = 50 мм згідно EN 1253
• Верхня частина трапа з рамкою решітки з пластику (АБС) і ущільнюючим кільцем
• Декоративна решітка TECEdrainpoint S, матеріал 1.4301( 304), Розмір 100 x 100 мм, полірована поверхня, клас навантаження K3 (навантаження до 300 кг)

Продуктивність трапа згідно EN 1253 при рівні води на 10/20 мм вище решітки:

• При мінімальній висоті верхньої частини трапа: 0,64/1,36 л / с
• При максимальній висоті верхньої частини трапа: 0,70/1,56 л / с

В комплект поставки входити захисна монтажна заглушка, плівка для монтажу та інструкції по збірці.

Необхідний отвір для Свердла: діаметр-120 мм

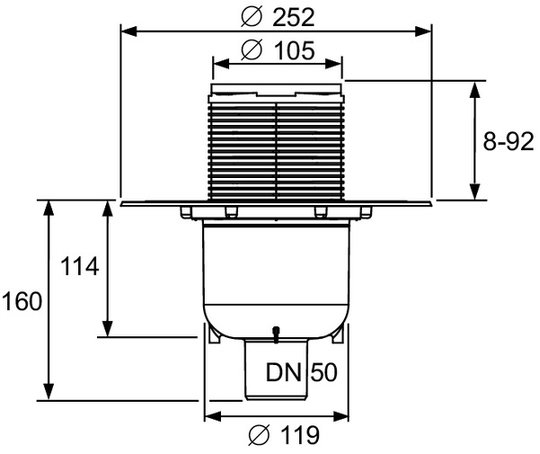

Схема з розмірами душового трапа TECE Drainpoint S 130, вертикальний з універсальним фланцем Seal System (3601300)
