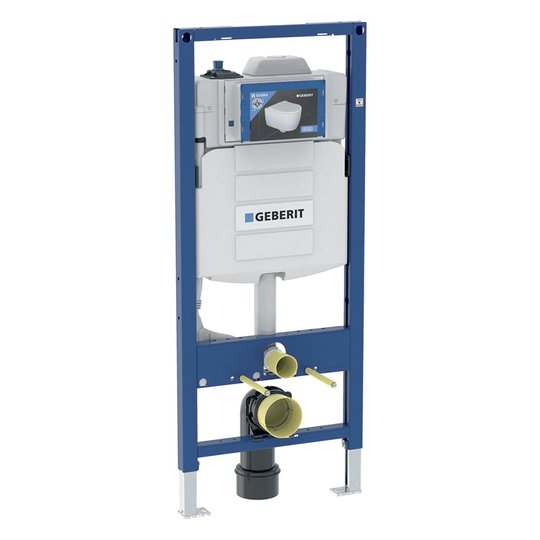

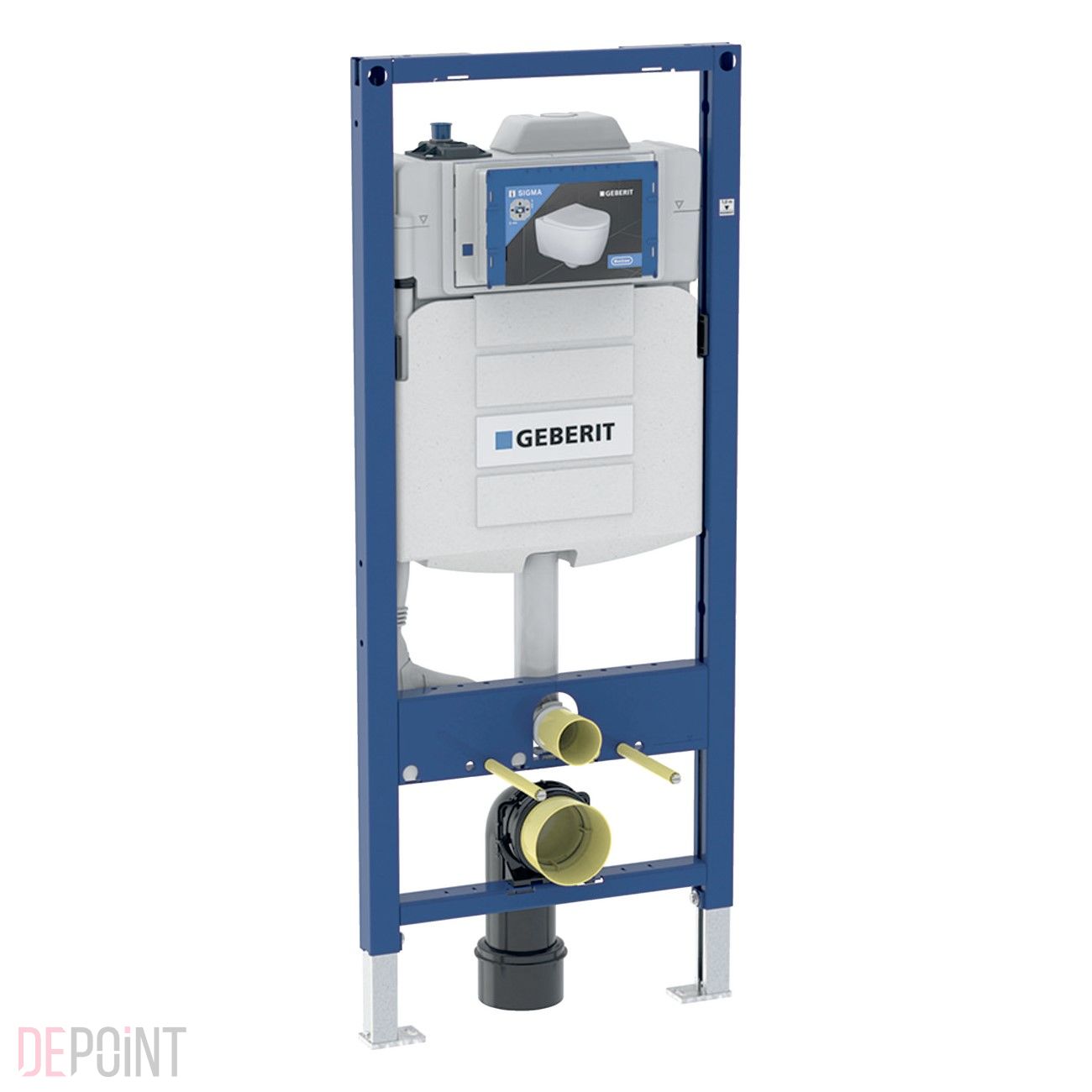

Інсталяція для підвісного унітазу зі змивним бачком прихованого монтажу Sigma 12 см Geberit Duofix (111.057.00.1)

Опис інсталяції для підвісних унітазів Geberit Duofix (111.057.00.1)

Призначення

• Для монтажу в пристінні установки по висоті рами чи приміщення
• Для монтажу у монтажні стіни по висоті приміщення
• Для підвісних унітазів з приєднувальними розмірами відповідно до EN 33:2011
• Для підвісних унітазів з вильотом до 62 см
• Для одинарного, подвійного змиву або змиву/стопу
• Для покриття для підлоги 0-20 см
• Для профілактики бактеріального забруднення
• Для запобігання застою в трубопроводах для питної води
• Для монтажу у трубопроводи з послідовним з'єднанням труб
• Для підключення до шини Geberit через перетворювач

Характеристики

• Статично самонесуча рама, захищена від корозії порошковим покриттям
• Рама підготовлена ​​для опор керамічного унітазу з невеликою контактною поверхнею
• Стійки оцинковані ніжок
• Стійки регульовані 0-20 см
• Стійки із захистом від ковзання
• Опорні ніжки поворотні
• Глибина опорних пластин ніжок підходить для монтажу в U-подібні профілі UW 50 та UW 75 та системні напрямні Geberit Duofix
• Сполучне коліно може монтуватися на різній глибині без застосування інструменту, діапазон регулювання 45 мм.
• Кріплення сполучного коліна зі звукоізоляцією
• Бачок прихованого монтажу з керуванням спереду, що змивається
• Змивний бачок прихованого монтажу із протиконденсатною ізоляцією
• При заводських налаштуваннях можливе негайне подальше змивання
• Захисна кришка для вікна технічного обслуговування можливістю вкорочування
• З трубкою для підведення води для унітазів-біде Geberit AquaClean та сполучного кабелю
• Можливість кріплення електричного з'єднання
• Можливість вибору програм змиву (час та інтервал)
• Сумісний з програмою Geberit Control App
• Налаштування та керування ними за допомогою мобільного телефону завдяки інтегрованому інтерфейсу Bluetooth®
• Можливість перегляду статистики функцій за допомогою програми Geberit Control App
• Реєструє понад 5000 змивань
• Розпізнавання використання
• Інтерфейс цифрового введення-виводу
• Безпотенційна індикація несправностей через цифрове введення виводу
• Можливість провідного з'єднання з Geberit Gateway через перетворювач GEBUS
• Підключення до шини Geberit через перетворювач
• Датчик підпору вбудований
• Електромагнітний клапан нормально закритий
• Перешкодостійкість для промислової експлуатації відповідно до EN 61000-6-2
• Один з'єднувальний елемент для холодної води R 1/2", сумісний з MF, з синім захисним ковпачком, зверху
• Зовнішнє різьблення MF 1/2", сумісне з MasterFix та MeplaFix
• Електроживлення від зовнішнього мережевого блока живлення або від шинного перетворювача із вбудованим мережевим блоком живлення

Технічні дані

• Підключення води - 1 підключення
• Ступінь захисту IP45
• Робоча напруга 12 В пост.
• Потужність в режимі очікування 1 Вт
• Тиск потоку 0.1-10 бар
• Макс. температура холодної води 25 °C
• Макс. температура гарячої води 70 °C
• Заводське налаштування об'єму води для змивання для змивного бачка (л) 6/3 л
• Діапазон регулювання великого об'єму води для змивання для бачка змивного 4/4.5/6/7.5 л
• Діапазон регулювання малого об'єму води для змивання для бачка змивного 2–4 л
• Розрахункова витрата води 0.11 л/с
• Мінімальний тиск потоку для розрахункової витрати води 0.5 бар
• Потужність змиву для одного електромагнітного клапана 4 л/хв.
• Заводське налаштування періодичного змивання 72 год
• Заводське налаштування об'єму води під час періодичного змиву 3 л
• Макс. об'єм змиву на день та електромагнітний клапан 40 л
• мін. інтервал змивання 24 год

Обсяг постачання

• Захисний короб для вікна технічного обслуговування
• Комплекти для підключення для унітазу, ø 90 мм
• Сполучне коліно 90° з PE-HD, ø 90 мм
• 2 захисні заглушки
• 2 різьбові шпильки M12
• Перехідна муфта з PE-HD, ø 90/110 мм
• Блок електромагнітного клапана із запобіжним штифтом та обмежувачем потоку
• Блок керування
• Комплект кріплень

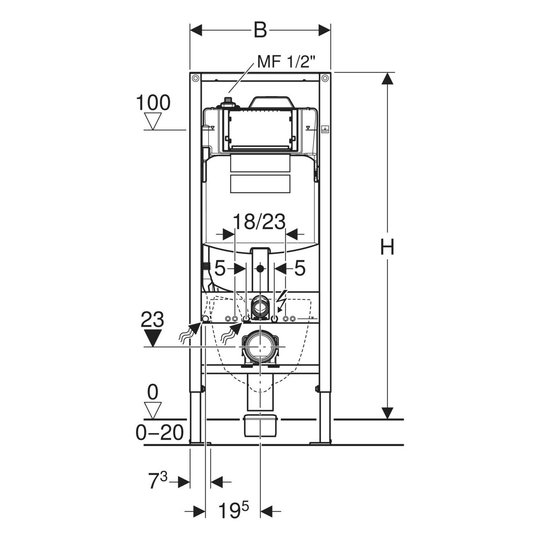

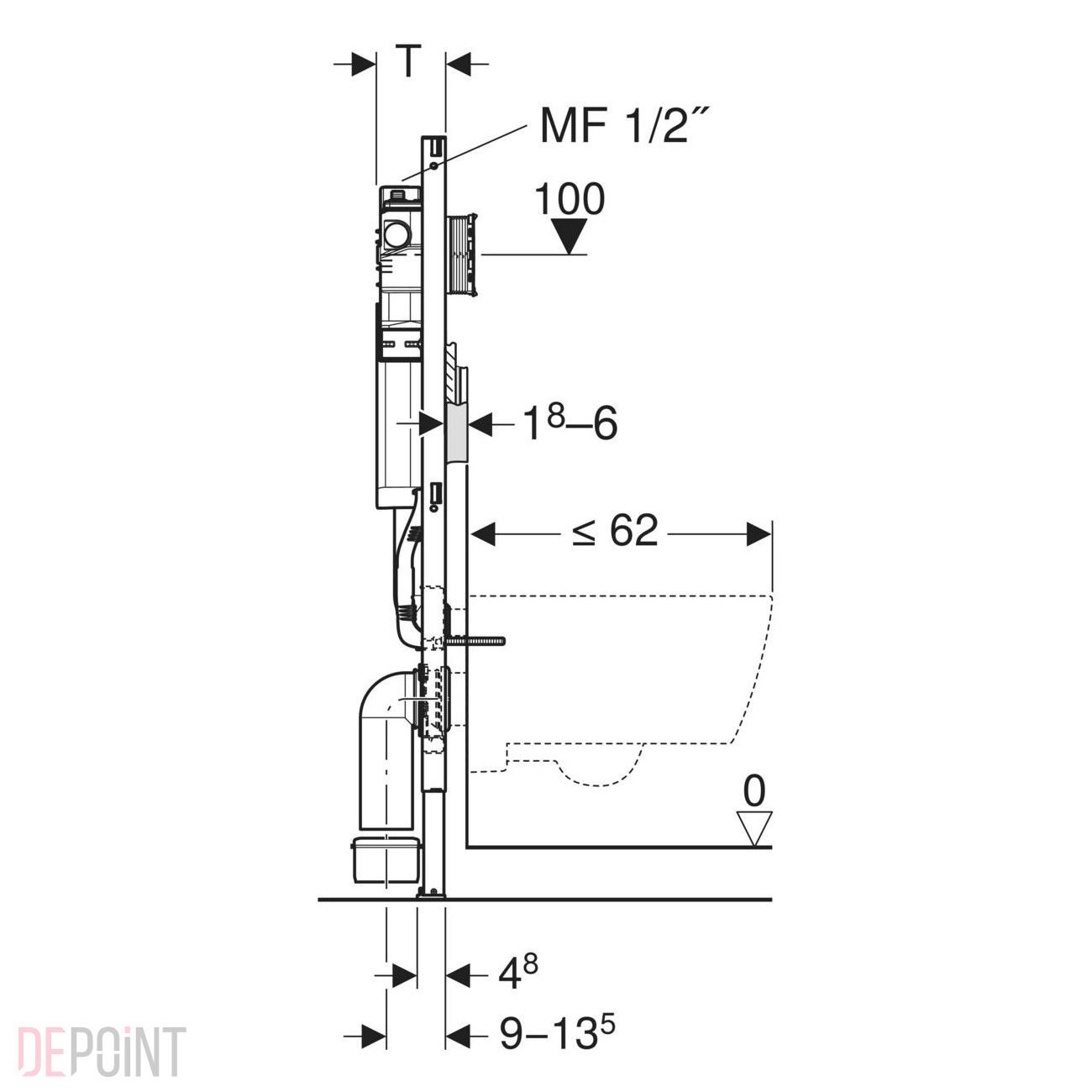

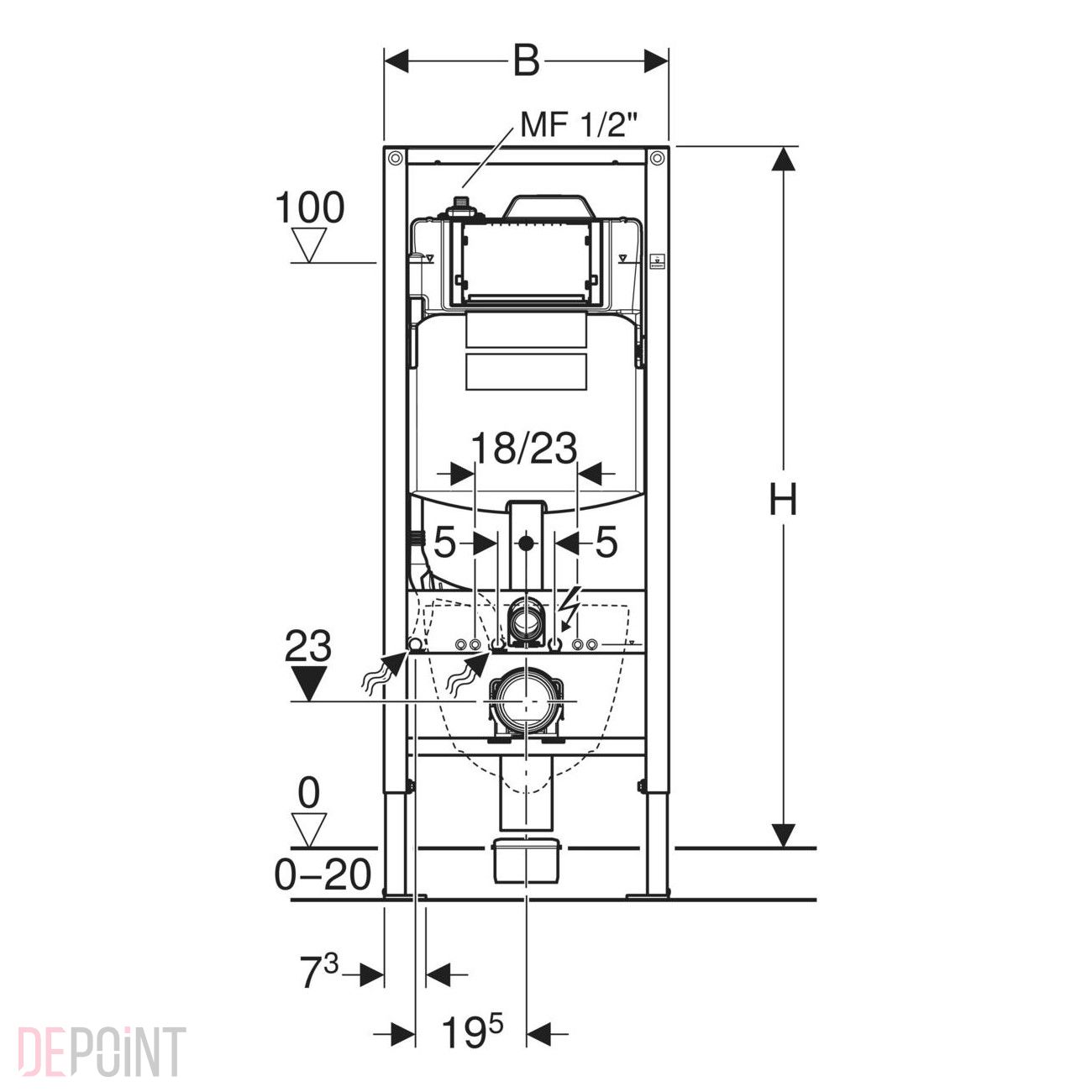

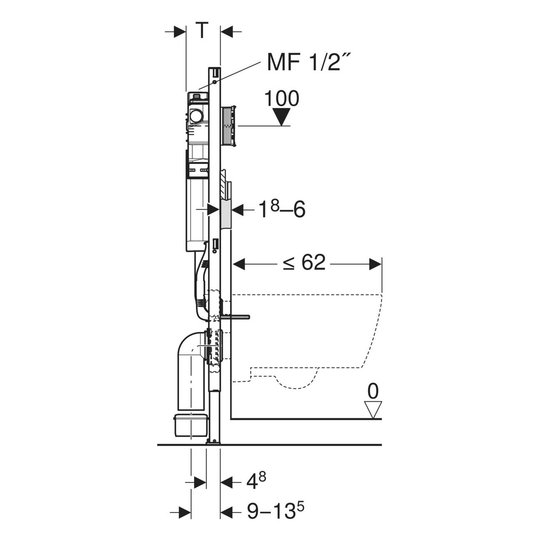

Схема з розмірами інсталяції для підвісних унітазів Geberit Duofix (111.057.00.1)
