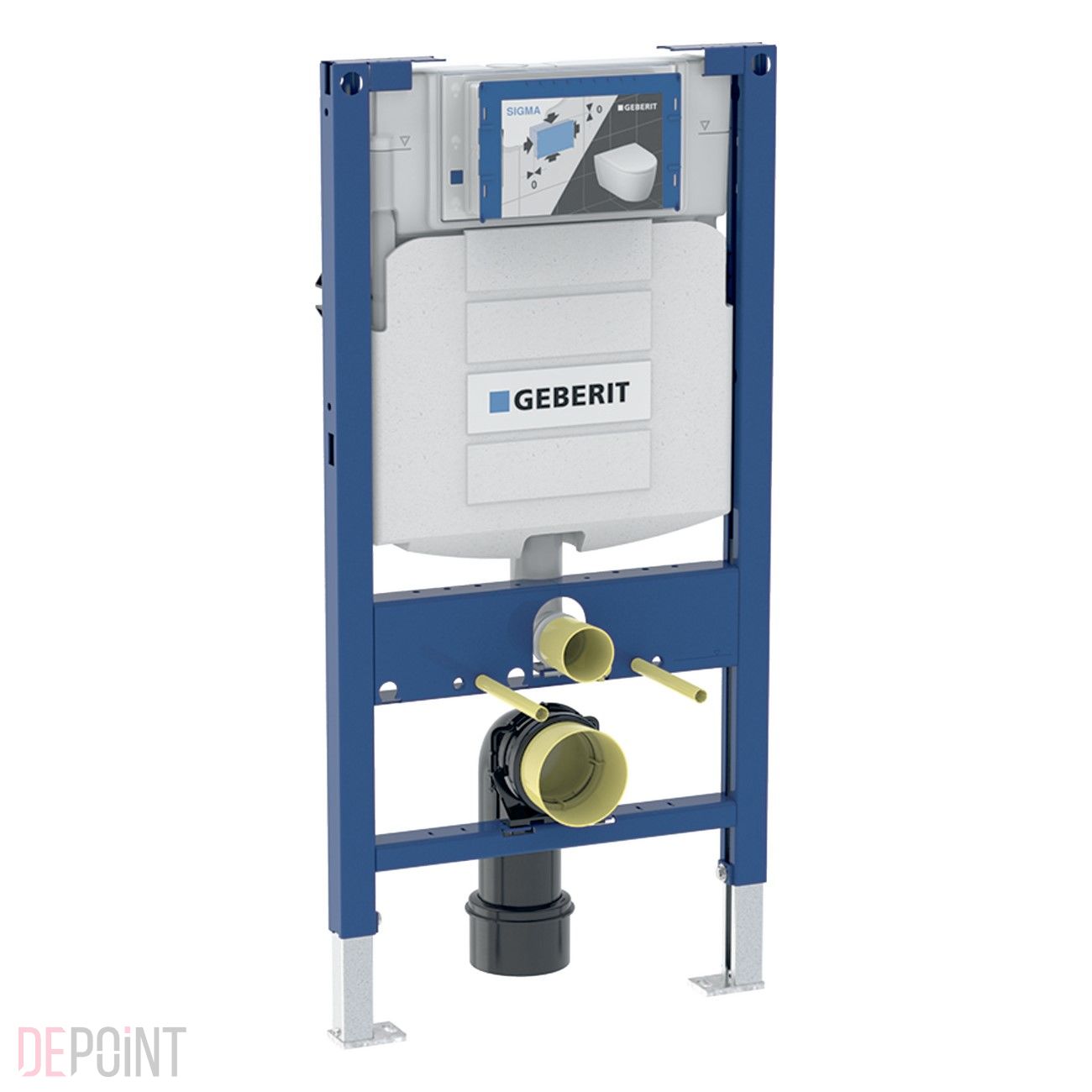

Монтажний елемент Geberit Duofix Bambini для дитячого підвісного унітазу, 97 см, зі змивним бачком Sigma 12 см (111.923.00.5)

Опис інсталяції для підвісних унітазів Geberit Duofix (111.923.00.5)

Монтажний елемент Geberit Duofix Bambini для дитячого підвісного унітазу, 97 см, зі змивним бачком прихованого монтажу Sigma 12 см

Призначення

• Для пустотілих перегородок
• Для монтажу у пристінні установки по висоті рами чи приміщення
• Для монтажу у монтажні стіни по висоті приміщення
• Для вбудовування в системи кріплення Geberit GIS для пристінка
• Для дитячих підвісних унітазів
• Для підвісних унітазів з приєднувальними розмірами відповідно до EN 33:2011
• Для одинарного, подвійного змиву або змиву/стопу
• Для покриття для підлоги 0-20 см
• Не підходить для змивних клавіш Sigma80

Характеристики

• Статично самонесуча рама, захищена від корозії порошковим покриттям
• Рама підготовлена ​​для опор керамічного унітазу з невеликою контактною поверхнею
• Стійки оцинковані ніжок
• Стійки регульовані 0-20 см
• Стійки із захистом від ковзання
• Опорні ніжки поворотні
• Глибина опорних пластин ніжок підходить для монтажу в U-подібні профілі UW 50 та UW 75 та системні напрямні Geberit Duofix
• Сполучне коліно може монтуватися на різній глибині без застосування інструменту, діапазон регулювання 45 мм.
• Кріплення сполучного коліна зі звукоізоляцією
• Бачок прихованого монтажу з керуванням спереду, що змивається
• Змивний бачок прихованого монтажу із протиконденсатною ізоляцією
• При заводських налаштуваннях можливе негайне подальше змивання
• Монтаж та технічне обслуговування змивного бачка прихованого монтажу без застосування інструменту
• Підведення води ззаду або зверху по центру
• Захисна кришка для вікна технічного обслуговування можливістю вкорочування

Технічні дані

• Тиск потоку 0.1-10 бар
• Макс. температура води 25 °C
• Заводське налаштування об'єму води для змивання: 6/3 л
• Діапазон регулювання великого об'єму води для змивання: 4/4.5/6/7.5 л
• Діапазон регулювання малого об'єму води для змивання: 2-4 л
• Витрата води при тиску 3 бари: 9.6 л/хв
• Витрата води при тиску 3 бари: 0.16 л/с
• Мінімальний тиск потоку для розрахункової витрати води: 0.1 бар
• Розрахункова витрата води 0.09 л/с
• Регулюється за висотою Ні

Обсяг постачання

• З'єднувальний елемент для підключення води R 1/2", сумісний з
• MasterFix та MeplaFix, із вбудованим кутовим запірним клапаном та маховичком
• Захисний короб для вікна технічного обслуговування
• Комплекти для підключення для унітазу, ø 90 мм
• Сполучне коліно 90° з PE-HD, ø 90 мм
• Перехідна муфта з PE-HD, ø 90/110 мм
• 2 захисні заглушки
• 2 різьбові шпильки M12
• Комплект кріплень

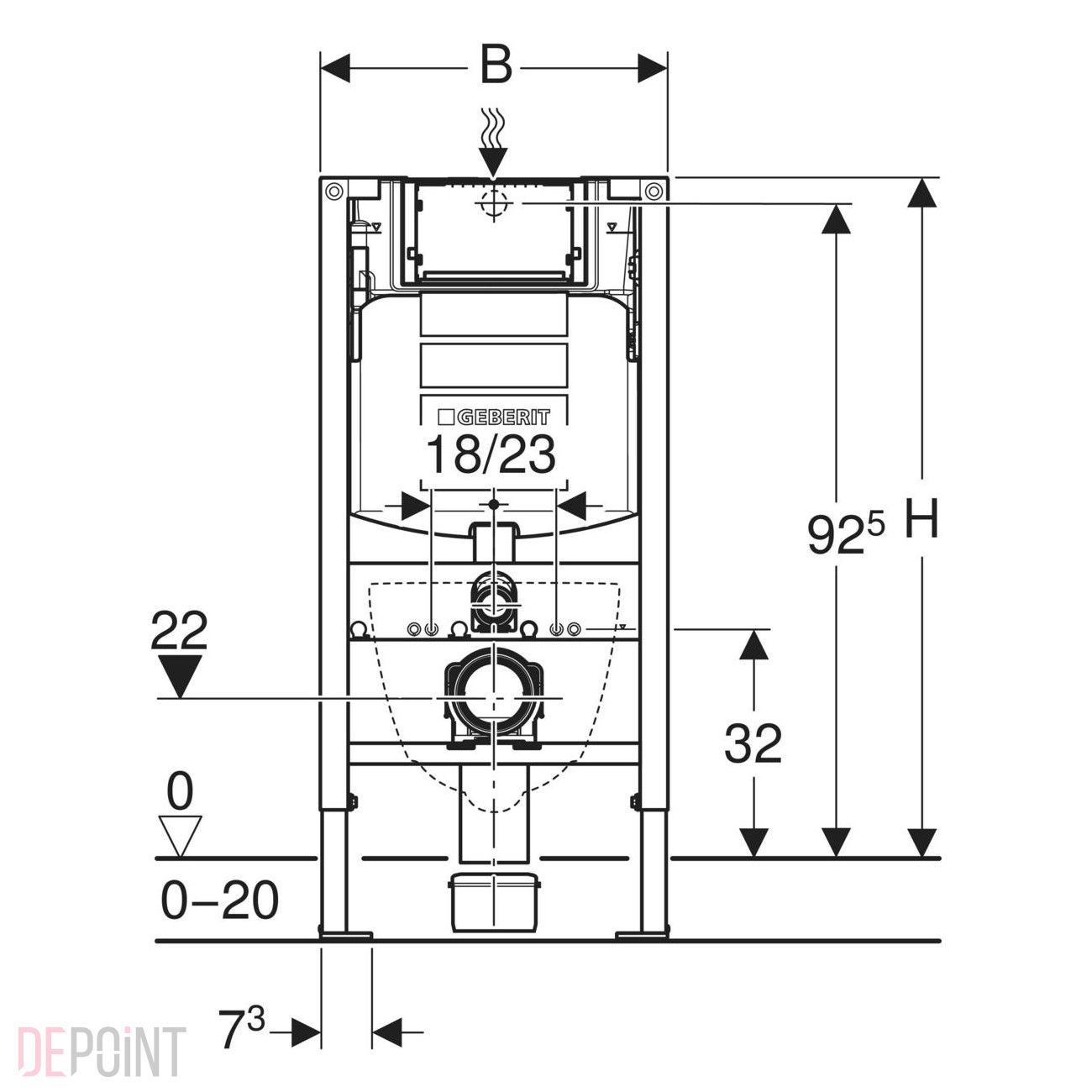

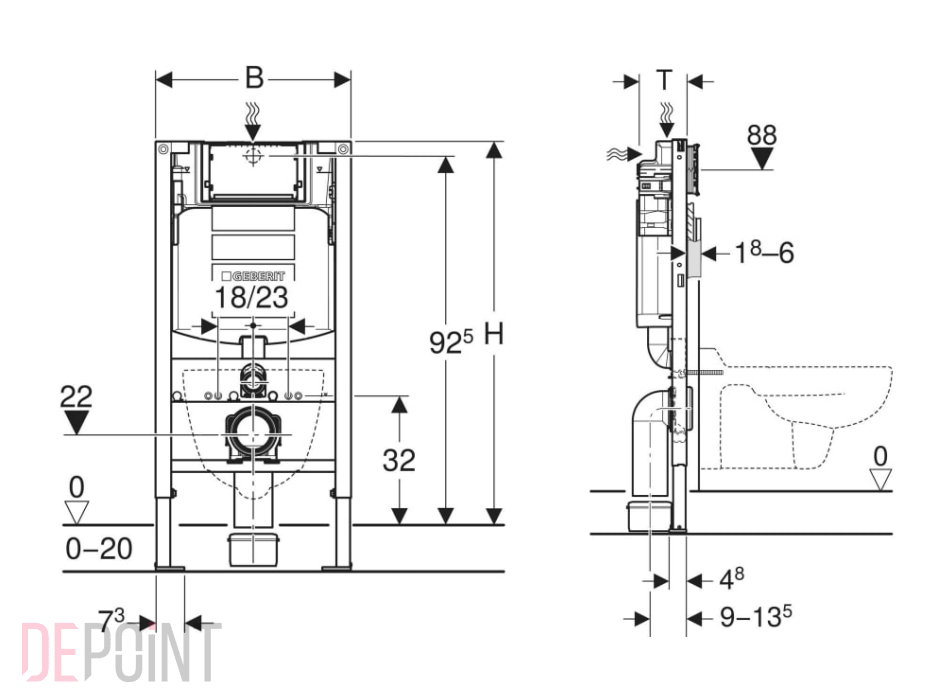

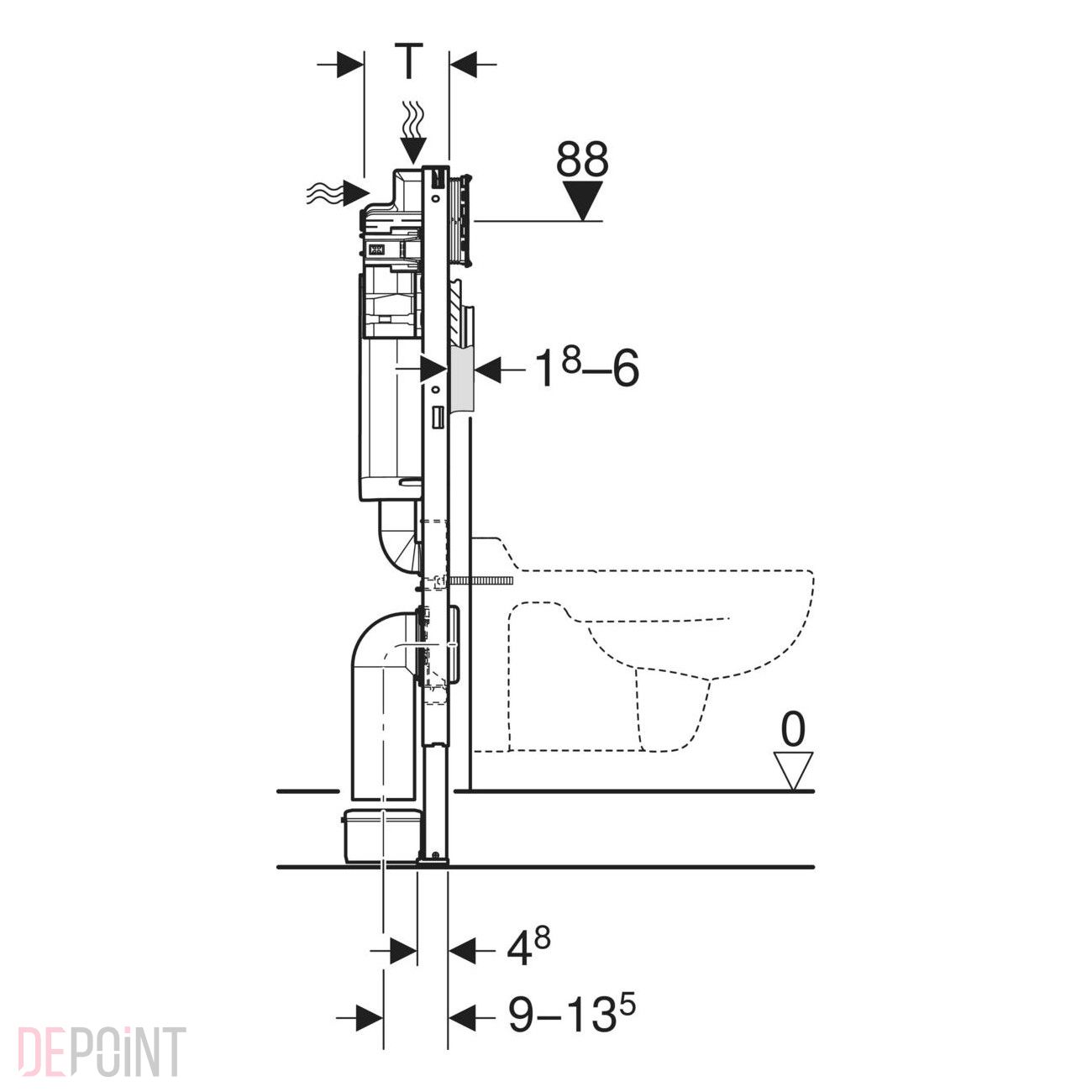

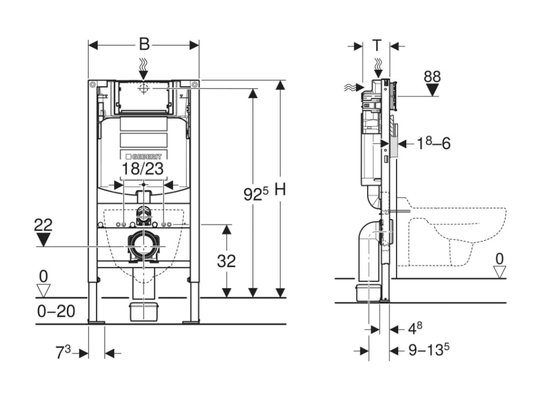

Схема з розмірами інсталяції для підвісних унітазів Geberit Duofix (111.923.00.5)
