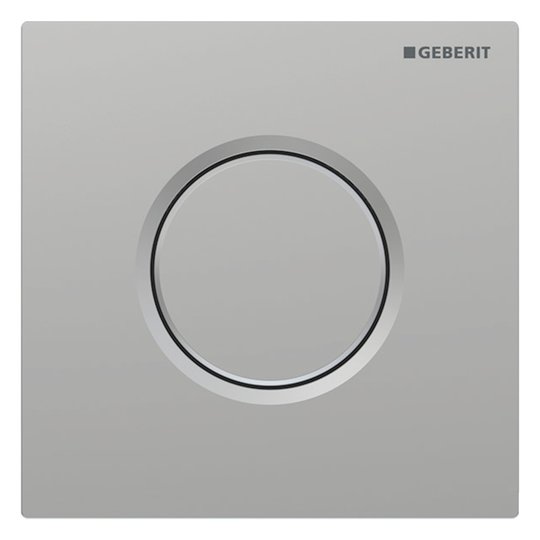

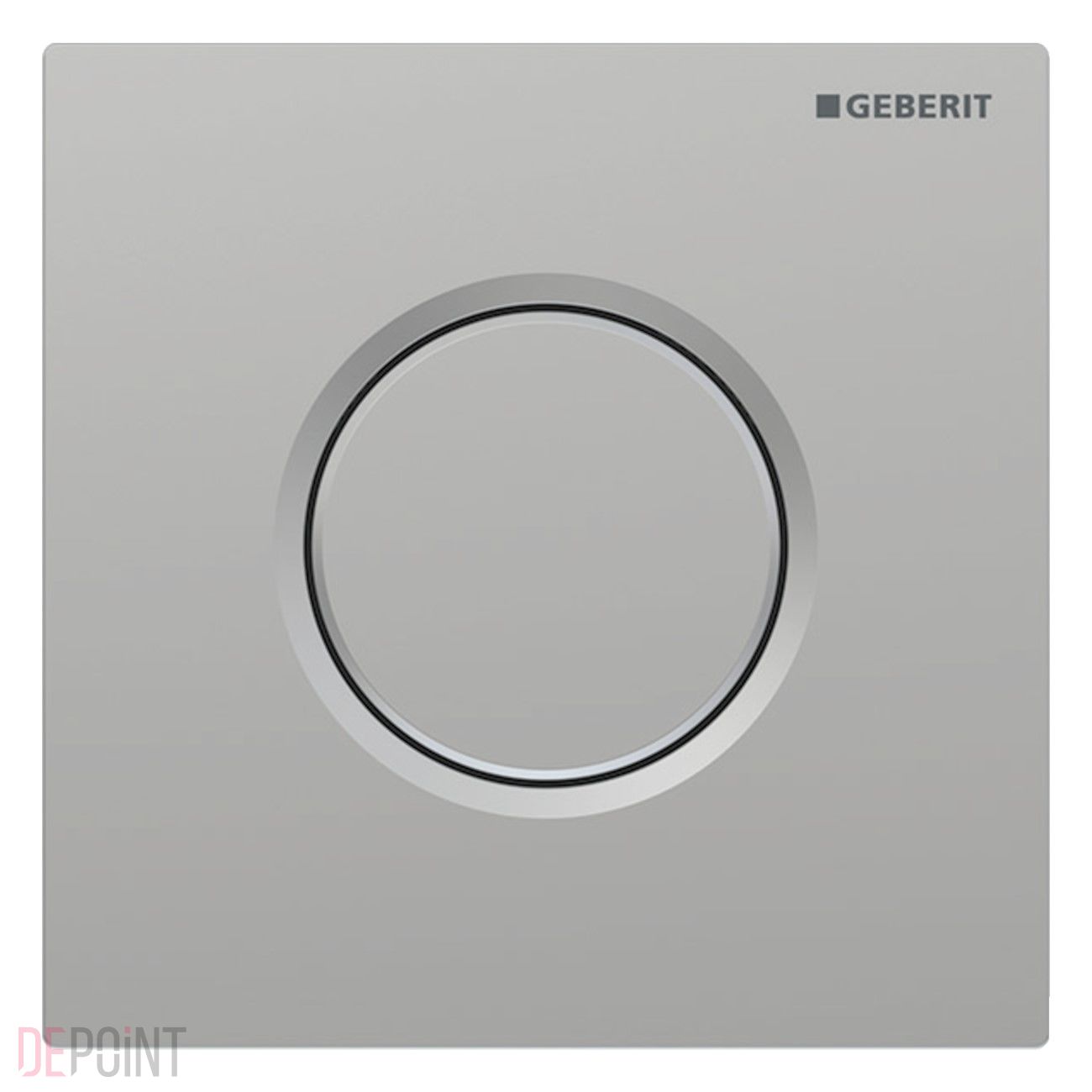

Система пневматичного керування змивом пісуара Geberit, клавіша змиву типу 01, хром матовий (116.011.JQ.5)

Опис системи пневматичного управління змивом пісуару Geberit, хром матовий (116.011.JQ.5)

Застосування

• Для ручного залучення змиву в пісуарах
• Для монтажних елементів Geberit для пісуарів із задіянням спереду
• Для монтажних елементів Geberit для пісуарів із задіянням зверху
• Для монтажу в монтажні комплекти для систем керування змивом пісуарів Geberit (з 2009 р.)

Технічні дані

• Гідравлічний тиск 1-8 бар
• Максимальний випробувальний тиск води 16 бар
• Максимальний випробувальний тиск повітря/інертного газу 3 бар
• Зусилля приводу < 12 Н
• Витрата води при 1 барі без обмежувача витрати 0,3 л/с
• Витрата води при тиску 1 бар з обмежувачем витрати 0,24 л/с
• Час змиву, діапазон налаштування 4/8/12 с
• Матеріал: Пластик
• Поверхня легко чиститься
• Колір: Матовий хром

Характеристики

• Змивна клавіша із запобіжником
• Налаштування часу змиву за допомогою повітряної форсунки (пневматич.)
• Незначне зусилля для залучення
• Обмежений зворотно-поступальний рух
• Об'єм змиву може зменшуватися за допомогою регулюючого гвинта блоку змиву до 0,5 л на змив
• II група запірних клапанів згідно стандарту DIN 4109

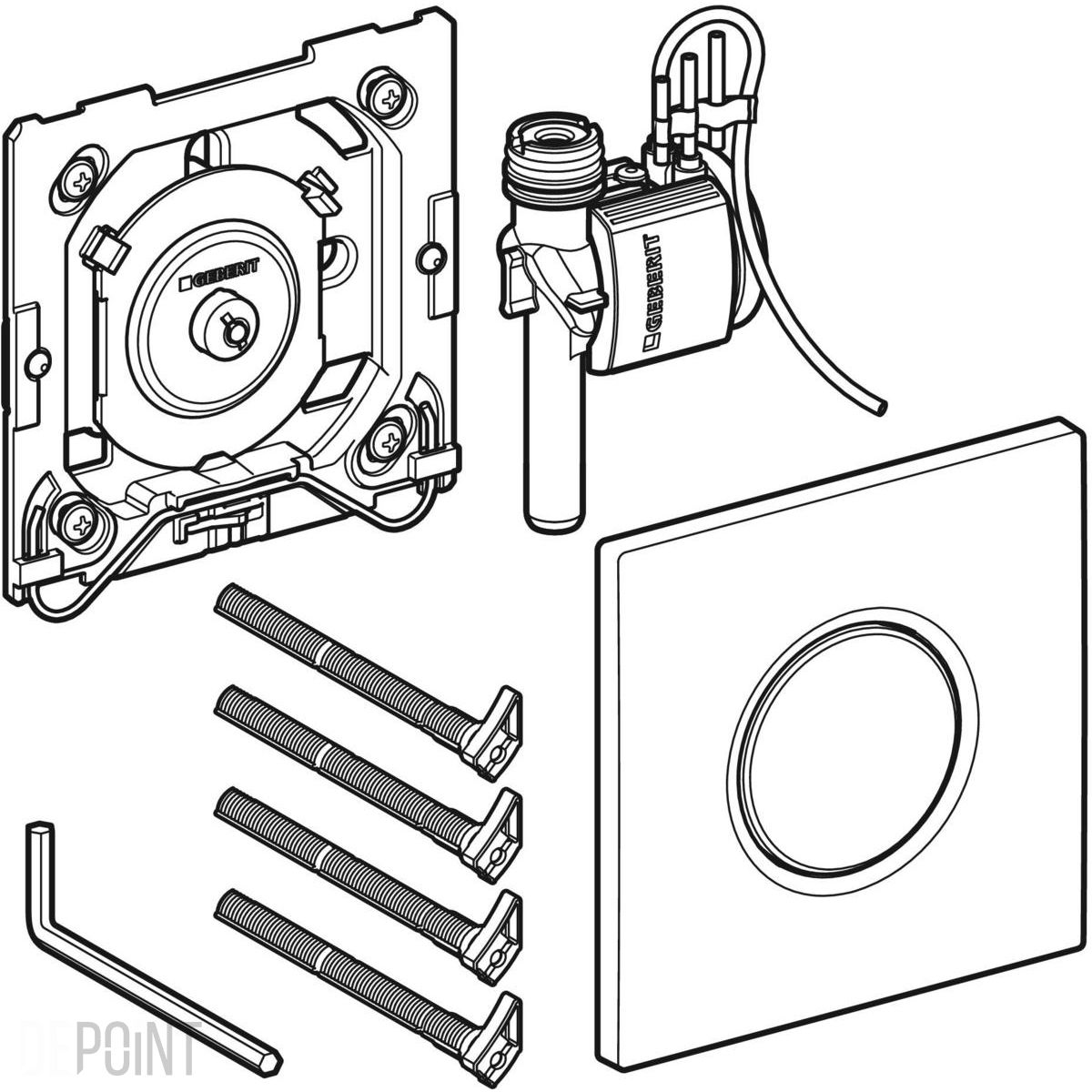

Обсяг постачання

• Змивна клавіша тип 01
• Система пневматичного залучення змиву, встановлена ​​на монтажній рамці
• Пневматичний клапан
• Кріплення

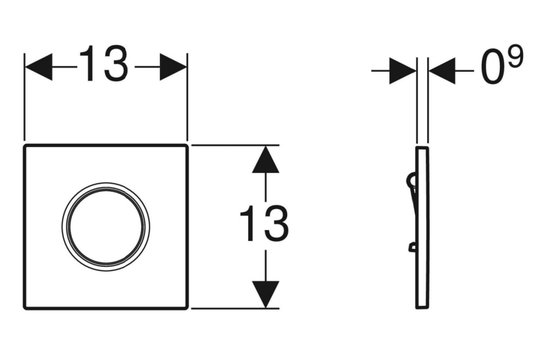

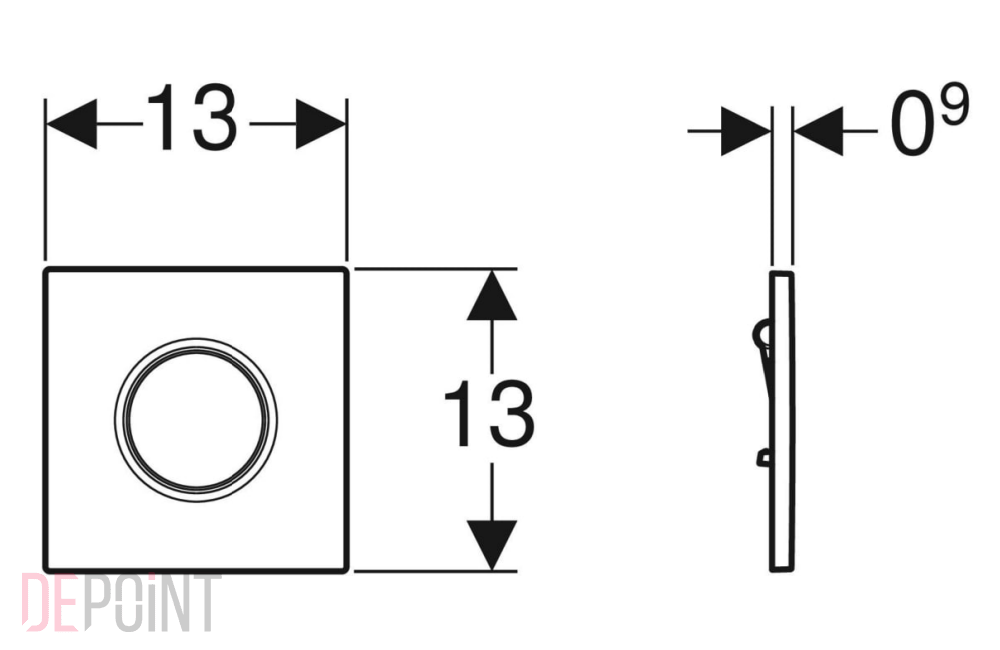

Схема з розмірами системи пневматичного керування змивом пісуару Geberit, хром матовий (116.011.JQ.5)
