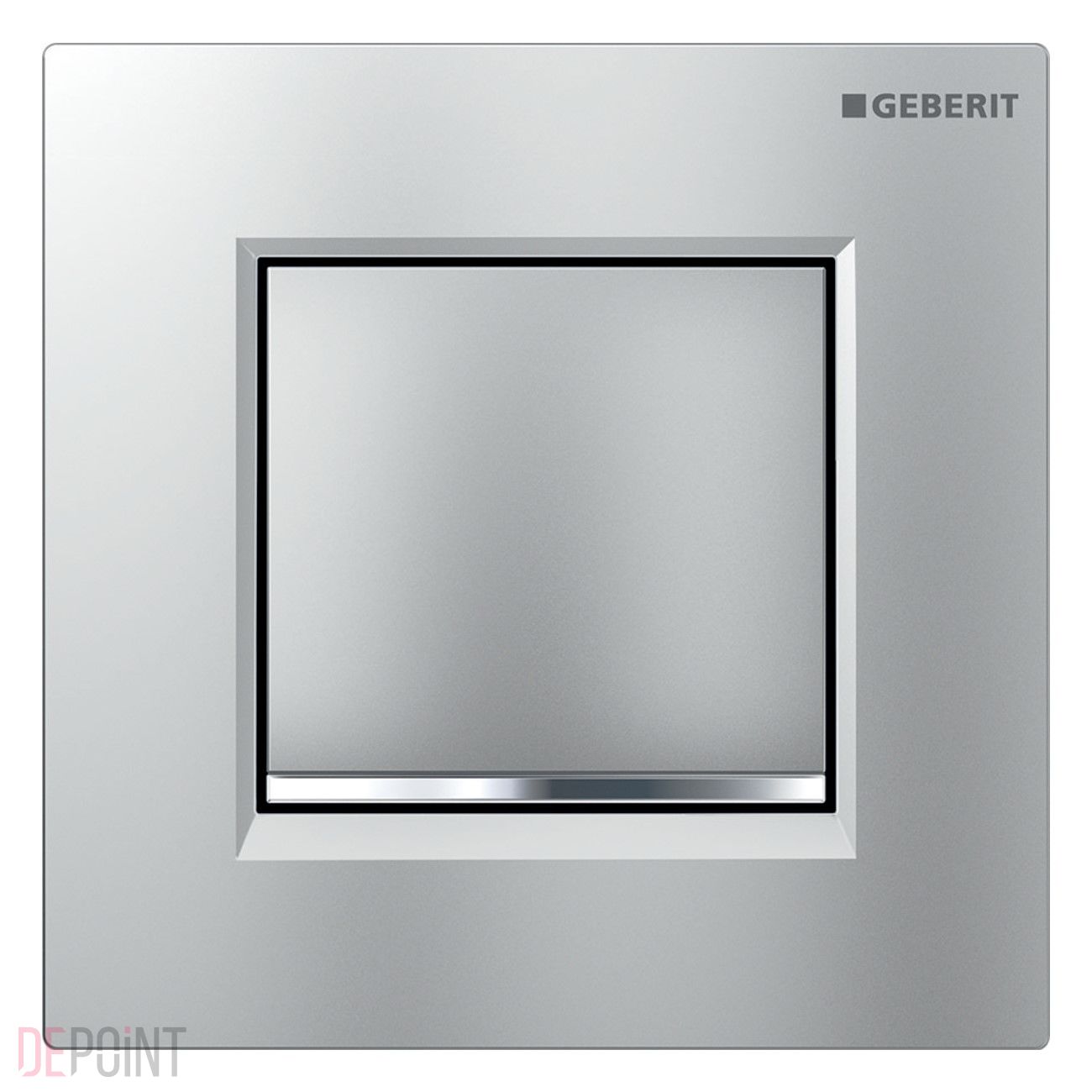

Система пневматичного управління змивом пісуара Geberit, клавіша змивання типу 30, панель і кнопка - хром матовий, смужка - хром глянцевий (116.017.JQ.1)

Опис системи пневматичного управління змивом пісуару Geberit, панель та кнопка - хром матовий, смужка - хром глянсовий (116.017.JQ.1)

Система пневматичного керування змивом пісуара Geberit, клавіша змивання типу 30

Призначення

• Для ручного керування змивом пісуарів

Характеристики

• Змивна клавіша з фіксатором
• Налаштування часу змиву за допомогою повітряних сопел (пневматична)
• Незначне зусилля для активації
• Обмежений хід
• Об'єм води для змиву може бути зменшений до 0,5 л за один змив за допомогою регулювального гвинта з монтажного комплекту.
• Група арматури II відповідно до DIN 4109

Технічні дані

• Тиск потоку 1-8 бар
• Макс. випробувальний тиск води 16 бар
• Макс. випробувальний тиск повітря/інертного газу 3 бар
• Макс. температура води 30 °C
• Макс. зусилля запуску (Н) 12 Н
• Витрати води при тиску 1 бар без обмежувача витрати 0.3 л/с
• Витрата води при тиску 1 бар із обмежувачем витрати 0.18 л/с
• Мінімальний тиск потоку для розрахункової витрати води 1 бар
• Відносна вологість ≤ 100%
• Розрахункова витрата води 0.22 л/с
• Діапазон регулювання тривалості змиву 4/8/12 с
• Матеріал: Пластик
• Колір панелі та кнопки: матовий хром, фарбований, легко чиститься
• Колір декоративної смужки: хром

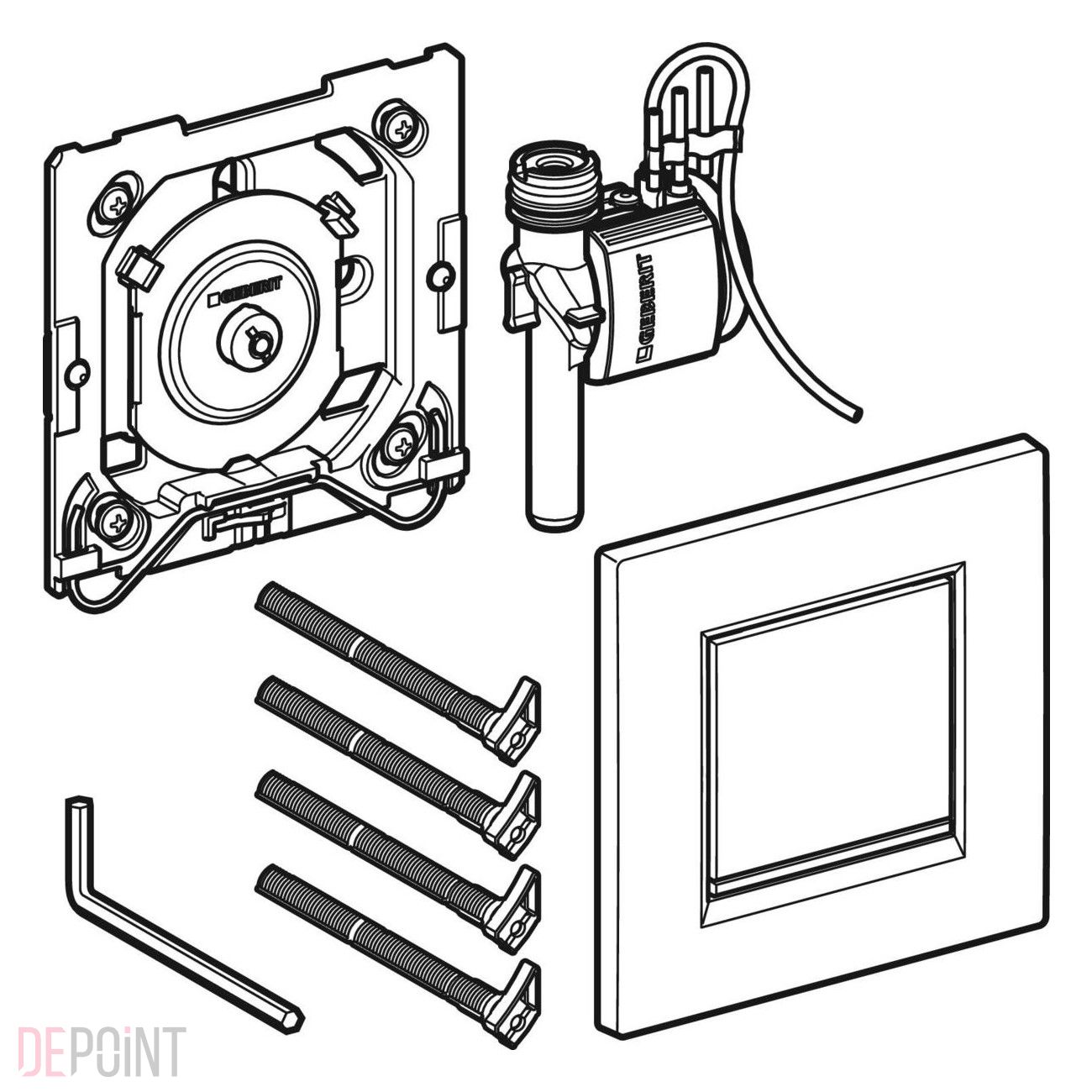

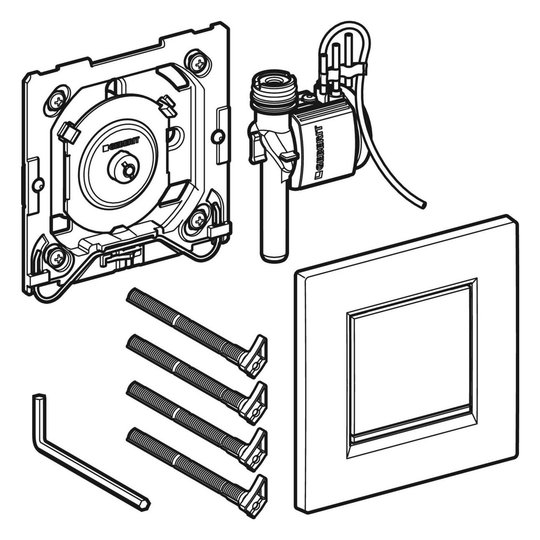

Обсяг постачання

• Змивна клавіша типу 30
• Механізм пневматичного змиву, попередньо встановлений на
• монтажній рамці
• Пневматичний клапан
• Комплект кріплень

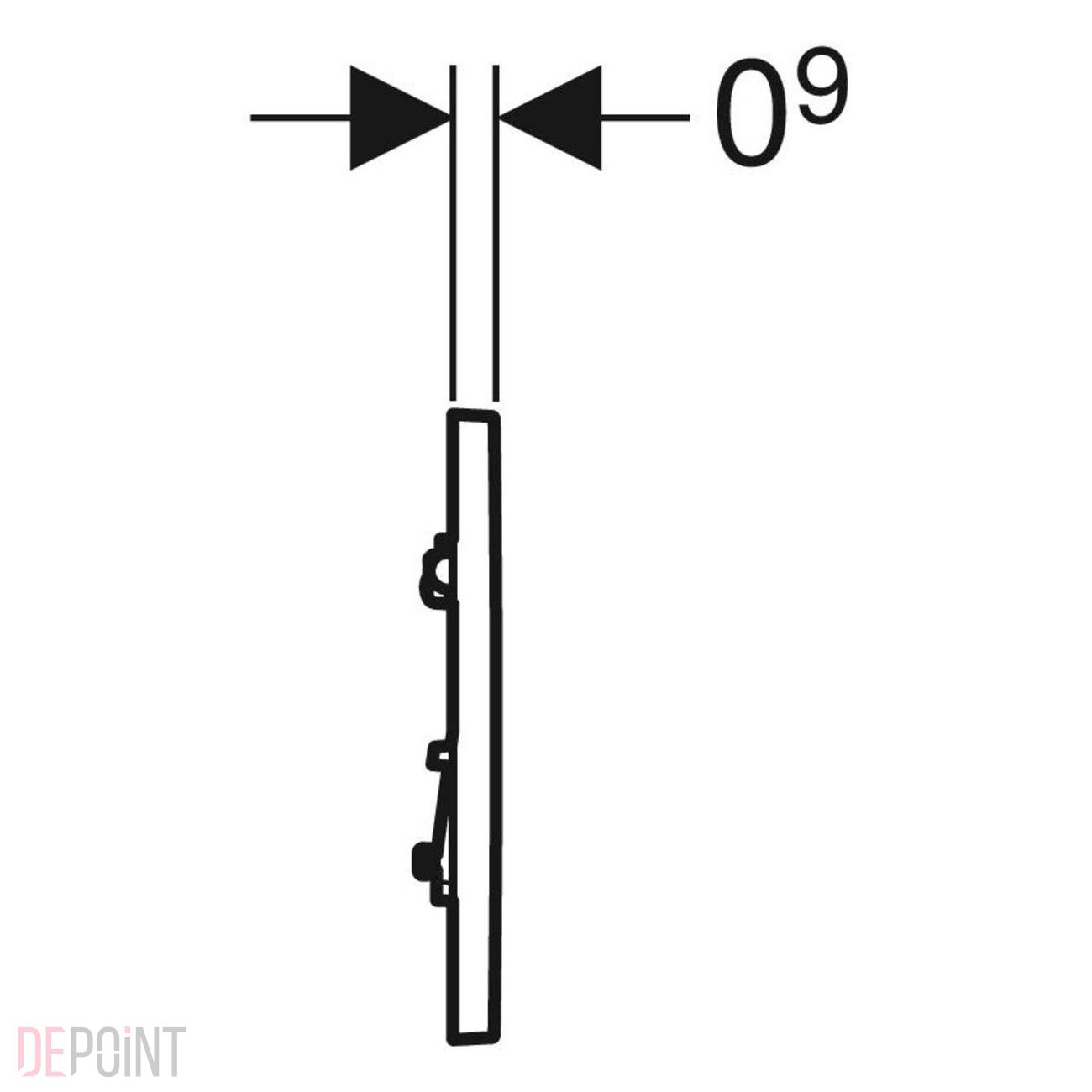

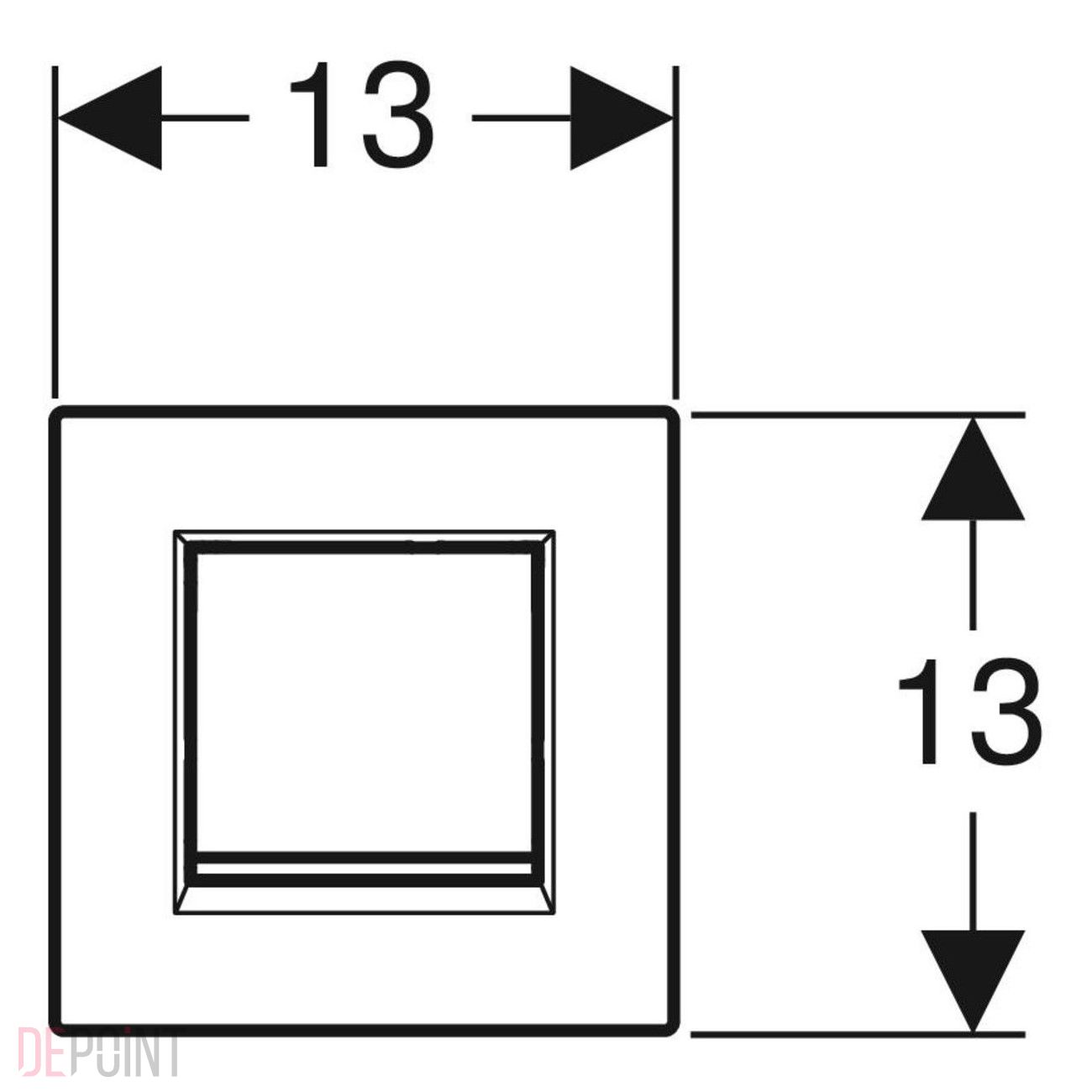

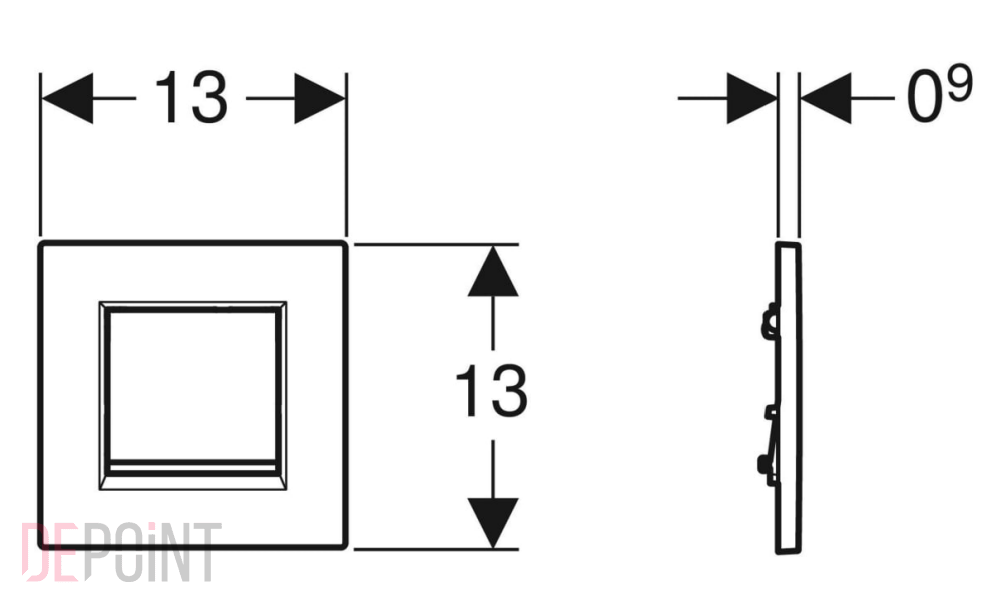

Схема з розмірами системи пневматичного керування змивом пісуару Geberit, панель та кнопка - хром матовий, смужка - хром глянсовий (116.017.JQ.1)
