Система пневматичного управління змивом пісуара Geberit, клавіша змивання типу 50, хром матовий (116.016.GH.5)

Опис системи пневматичного управління змивом пісуару Geberit, хром матовий (116.016.GH.5)

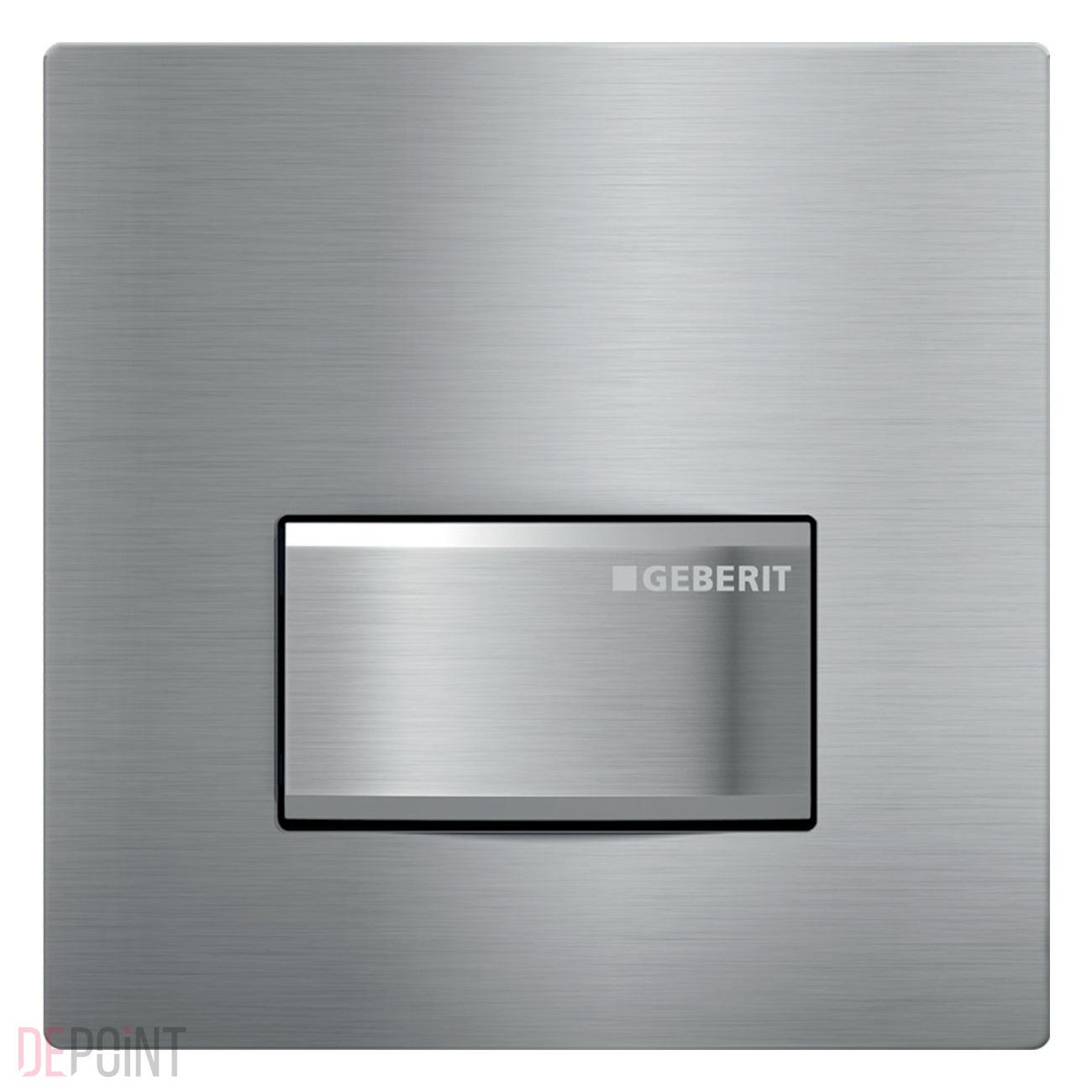

Система пневматичного керування змивом пісуара Geberit, клавіша змивання типу 50, прямокутної форми

Призначення

• Для ручного керування змивом пісуарів

Характеристики

• Змивна клавіша з фіксатором
• Налаштування часу змиву за допомогою повітряних сопел (пневматичний)
• Незначне зусилля для активації
• Обмежений хід
• Об'єм води для змиву може бути зменшений до 0,5 л за один змив за допомогою регулювального гвинта з монтажного комплекту.
• Група арматури II відповідно до DIN 4109

Технічні дані

• Тиск потоку 1-8 бар
• Макс. випробувальний тиск води 16 бар
• Макс. випробувальний тиск повітря/інертного газу 3 бар
• Макс. температура води 30 °C
• Макс. зусилля запуску (Н) 12 Н
• Витрати води при тиску 1 бар без обмежувача витрати 0.3 л/с
• Витрата води при тиску 1 бар із обмежувачем витрати 0.18 л/с
• Мінімальний тиск потоку для розрахункової витрати води 1 бар
• Відносна вологість ≤ 100%
• Розрахункова витрата води 0.22 л/с
• Діапазон регулювання тривалості змиву 4/8/12 с
• Матеріал: Сплав на основі цинку/латунь
• Колір/поверхня: Хромований/матовий

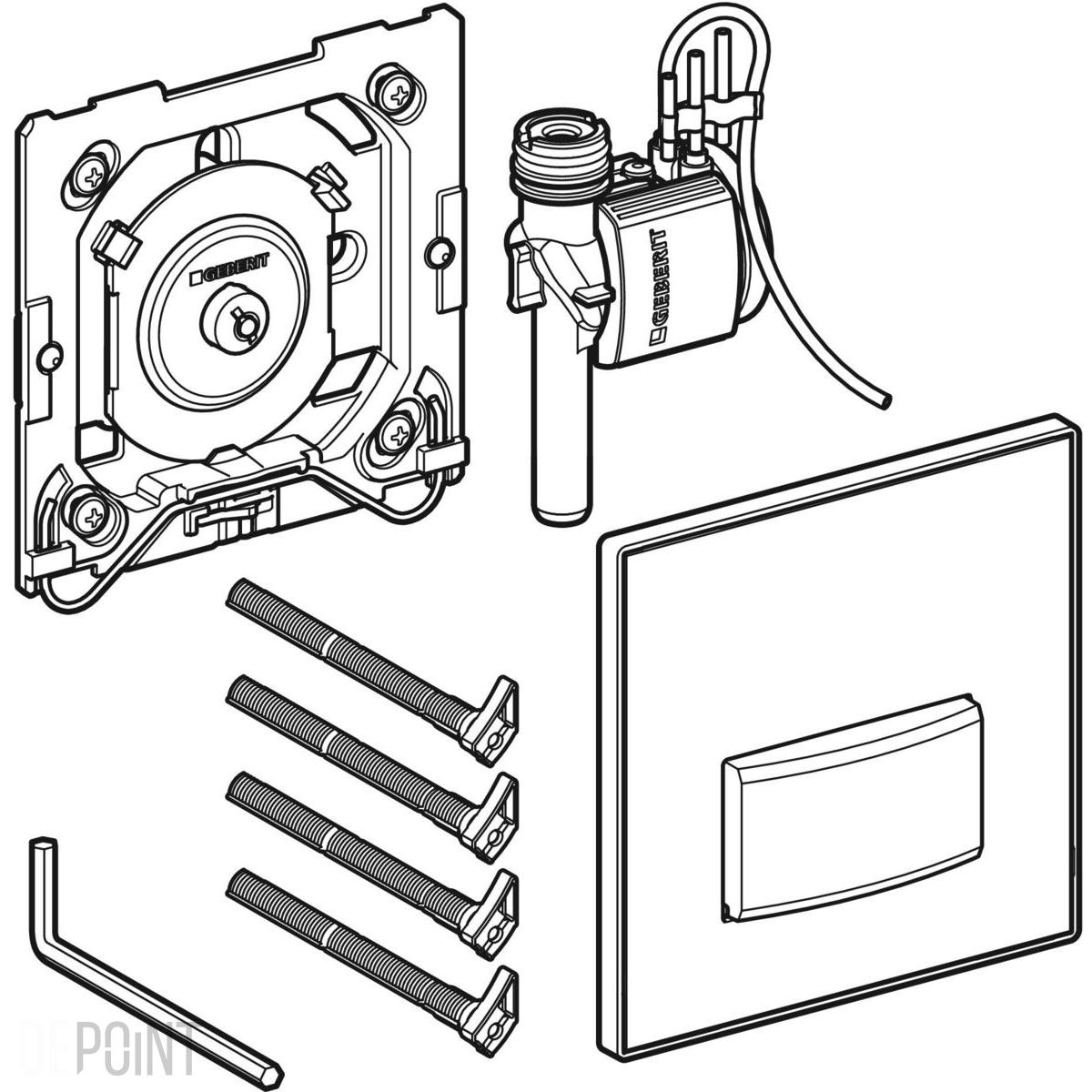

Обсяг постачання

• Змивна клавіша типу 50
• Механізм пневматичного змиву, попередньо встановлений на
• монтажній рамці
• Пневматичний клапан
• Комплект кріплень

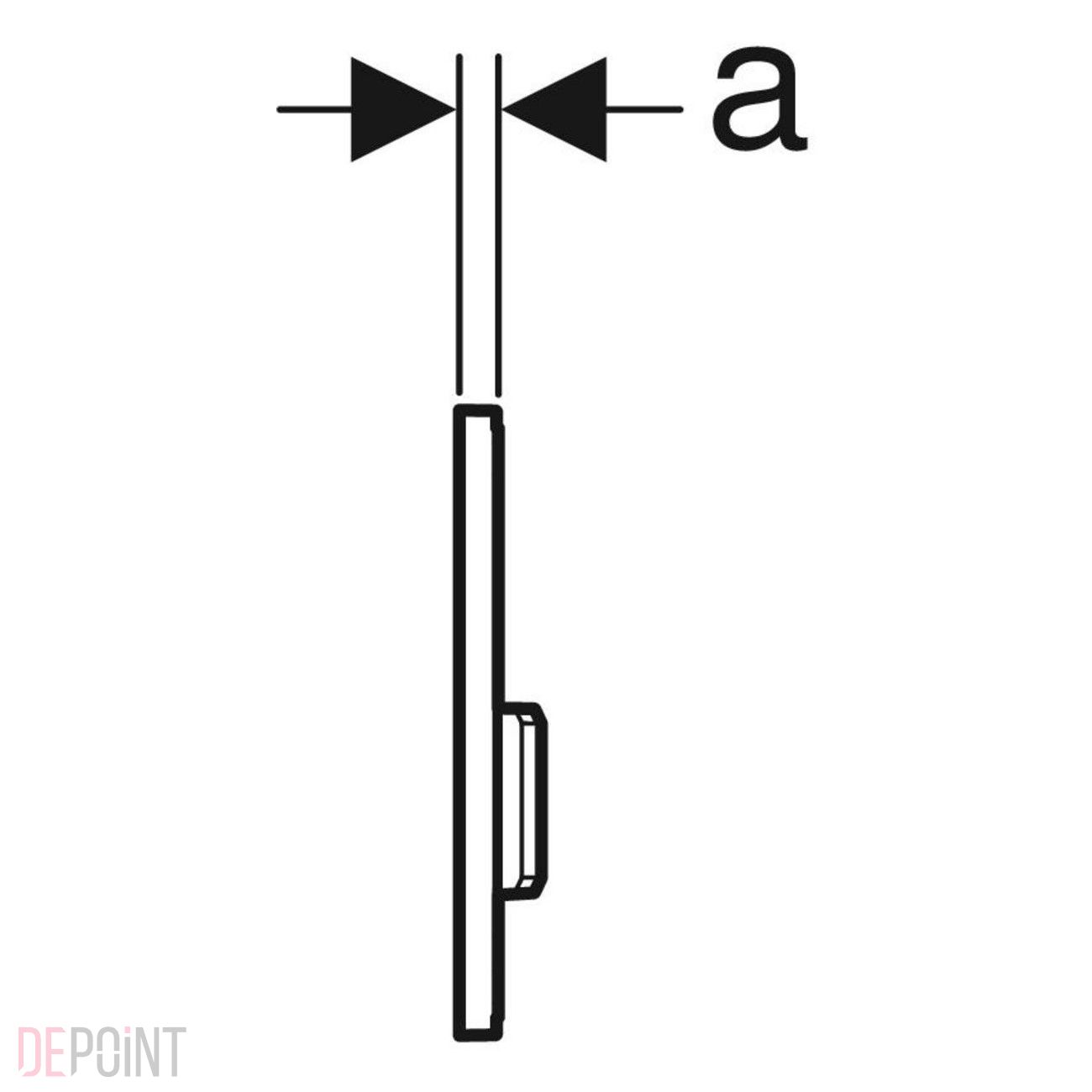

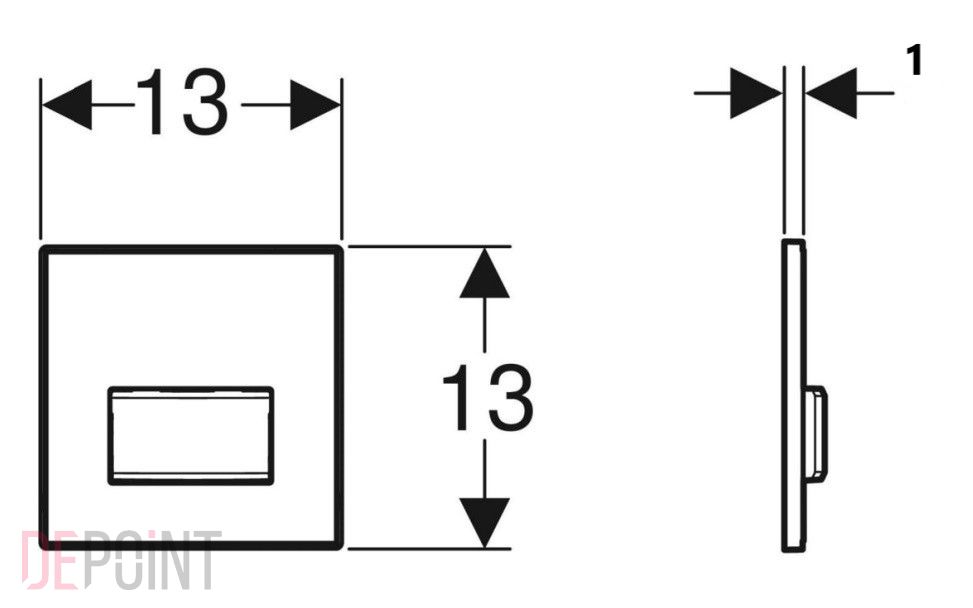

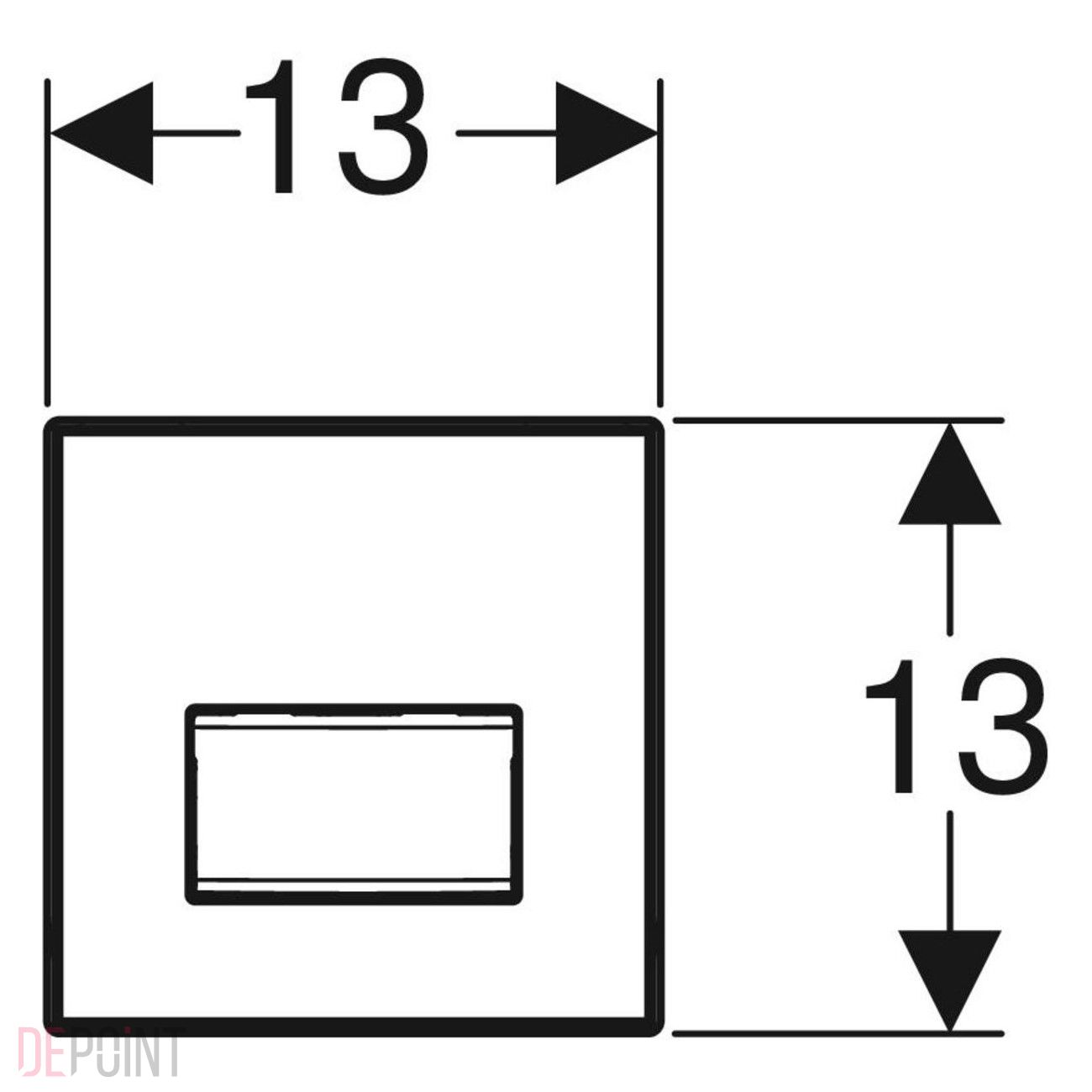

Схема з розмірами системи пневматичного керування змивом пісуару Geberit, хром матовий (116.016.GH.5)
