Комплект дренажного трапу, плоский, з універсальним фланцем Seal System, без входу, TECE Drainpoint S 113 (3601106)

Опис комплекту дренажного трапу, плоский, з універсальним фланцем Seal System, без входу, TECE Drainpoint S 113 (3601106)

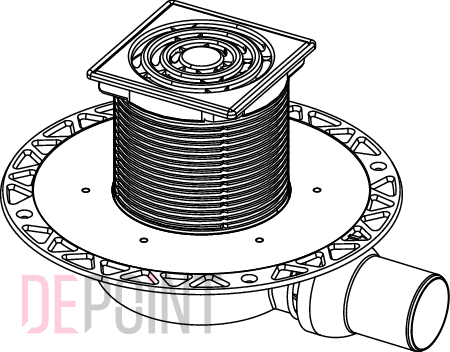

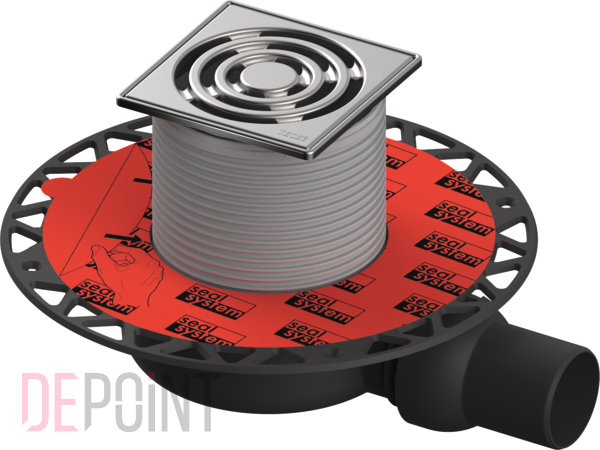

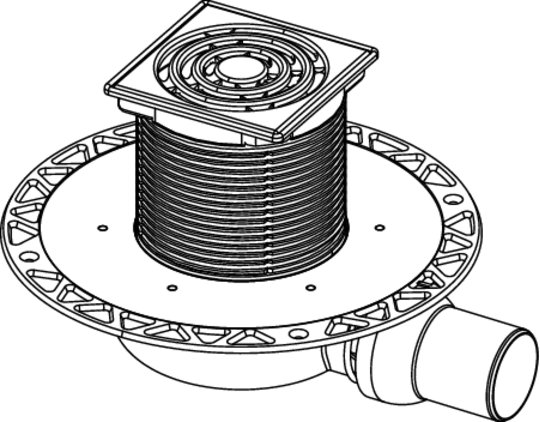

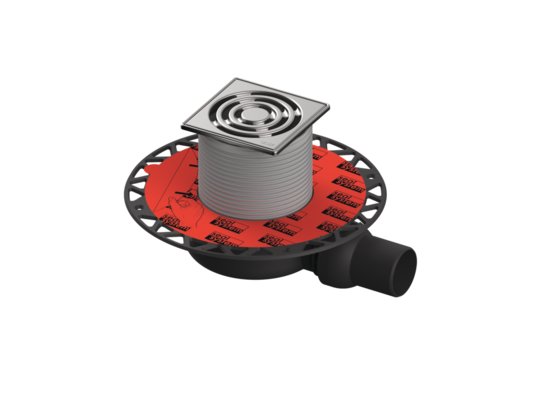

TECEdrainpoint S 113, комплект дренажного трапу, екстра-плоский, з універсальним фланцем Seal System та рамкою решітки з нержавіючої сталі, з одним виходом

Комплект постачання:

• Корпус сифона DN 50, горизонтальний, пластик (ПП)
• З універсальним фланцем для виконання композитної гідроізоляції згідно DIN 18534 або із затискними фланцевими з'єднаннями.
• З кульовим шарніром
• Зі знімним гідрозатвором
• Знижений рівень гідрозатвору = 27 мм
• Пластикова (ABS) верхня вставка сифона з рамою решітки та кільцем ущільнювача.
• Рама решітки із штампованої нержавіючої сталі, матеріал 1.4301(304), розміри 100 x 100 мм.
• Декоративні грати TECEdrainpoint S із штампованої нержавіючої сталі, матеріал 1. 4301 (304), розміри 100 x 100 мм, полірована поверхня, клас навантаження K3 (до 300 кг)

Пропускна здатність сифону згідно з EN 1253 при рівні води 10–20 мм над решіткою:

• при мінімальній висоті монтажу решітки: 0,52/0,61 л/с
• при максимальній висоті монтажу решітки: 0,69/1,12 л/с

В комплект входить захисна монтажна заглушка, захисна плівка для монтажу та інструкції зі збирання.

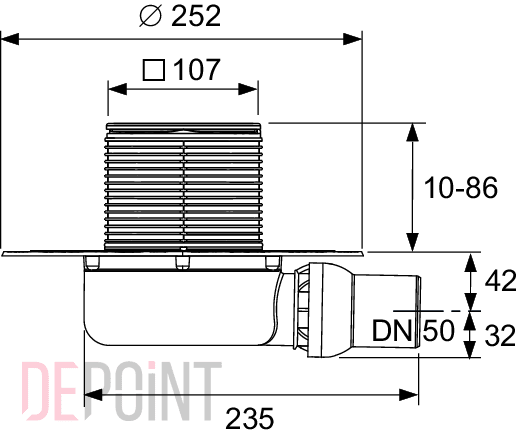

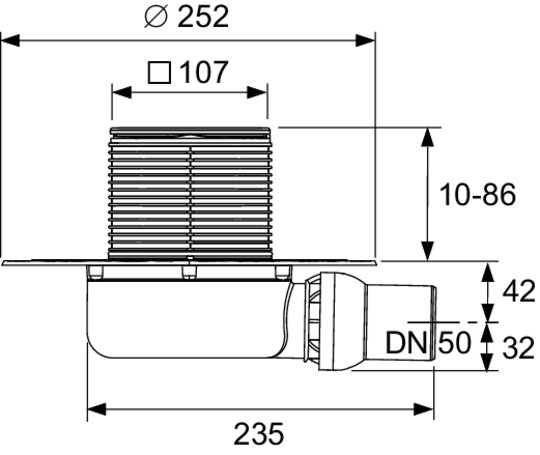

Схема з розмірами комплекту дренажного трапу, плоский, з універсальним фланцем Seal System, без входу, TECE Drainpoint S 113 (3601106)
