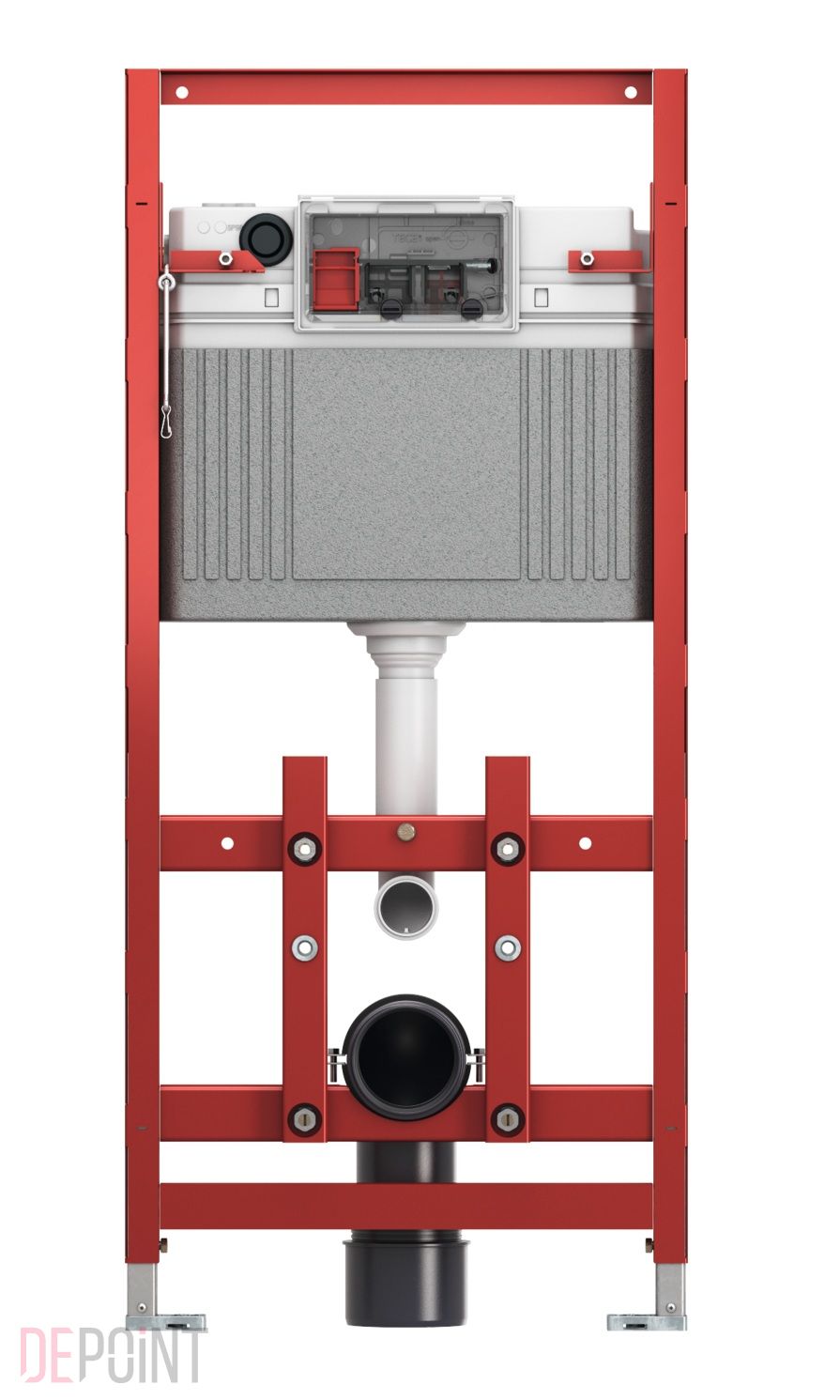

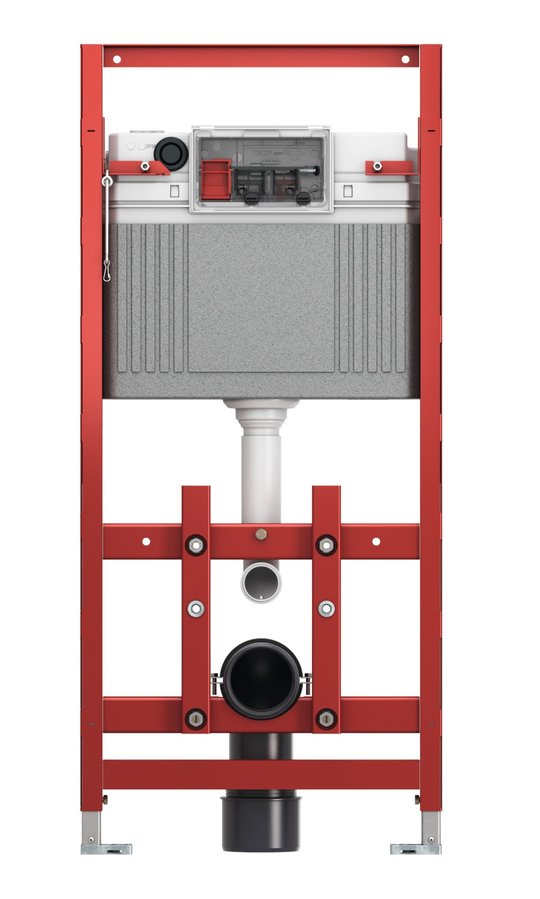

Инсталляция скрытого монтажа для унитаза TECE Lux 100, высота 1120 мм (9600100)

Описание инсталляции скрытого монтажа для унитаза TECE Lux 100, высота 1120 мм (9600100)

Конструкционный элемент сухого монтажа для соединения с профилем TECEprofil или установки в металлические или деревянные каркасные стены; может использоваться как застенный или угловой модуль.

Для лицевой панели TECElux с активатором смыва.

Застенный бачок TECE:

• Надежный бачок из ударопрочного пластика, сертифицированный согласно EN 14055
• Бачок предварительно собран и герметизирован
• Предварительно собраны угловой клапан и подключение бачка
• Боковое подключение бачка с внешней резьбой R 1/2", совместимо с быстросменными переходниками
• Объем бачка 10 л; стандартный объем смыва 6 л; можно настроить объем смыва на 9/7,5/4,5 л; объем малого смыва 3 л для систем двойного смыва. Остаточный объем можно использовать для мгновенного очистного смыва.
• Изоляция для предотвращения образования конденсата
• Бесшумный гидравлический наполняющий клапан, акустическая группа 1 согласно DIN 4109
• Лоток для гигиенических таблеток. Позволяет вставить гигиенические таблетки в бачок для освежения смыва.

Рама модуля:

• Самоопорная, с порошковым покрытием
• Регулируемый по глубине держатель для верхней лицевой панели с активатором смыва и нижней лицевой панели с унитазом
• Две опоры для крепления в пол с возможностью регулировки глубины 0–200 мм.
• Два стопорных болта M 12 с гайками
• Крепление для унитаза с монтажным расстоянием 180 мм.
• Канализационное колено DN 90 с переходником DN 90/100 с ПП
• Переходник также подходит для горизонтального монтажа.
• Набор соединений для унитаза DN 90 с защитной заглушкой
• Защита инспекционного отверстия большого размера
• Подходит для стен толщиной до 45 мм.

Дополнительные опции:
Комплект модернизации системы фильтрации воздуха TECElux ceramic-Air (9660000). Система работает только с верхней лицевой панелью sen-Touch с сенсорной активацией смыва.

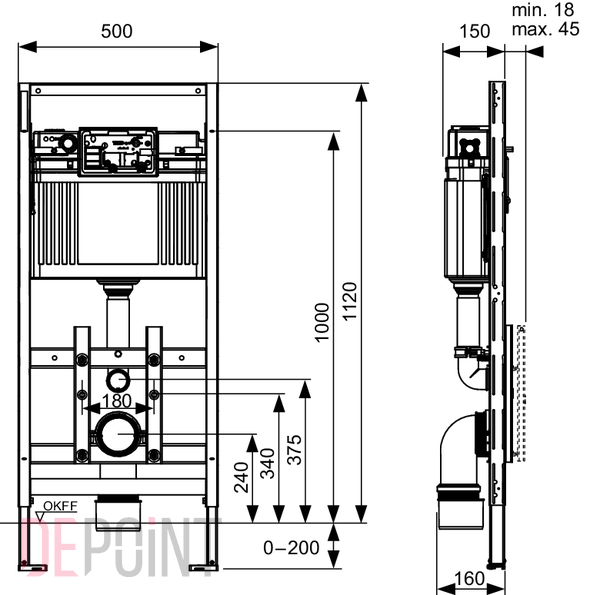

Чертеж с размерами инсталляции скрытого монтажа для унитаза TECE Lux 100, высота 1120 мм (9600100)
