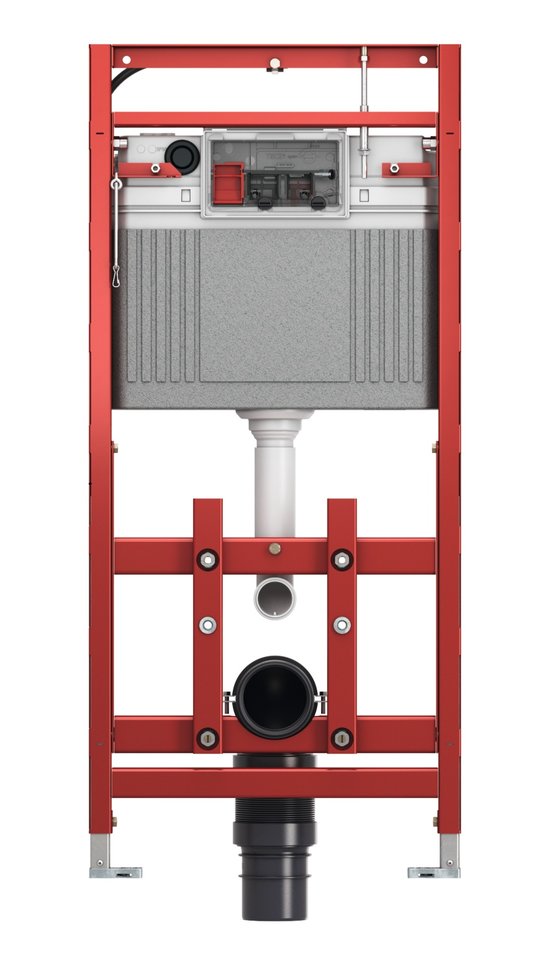

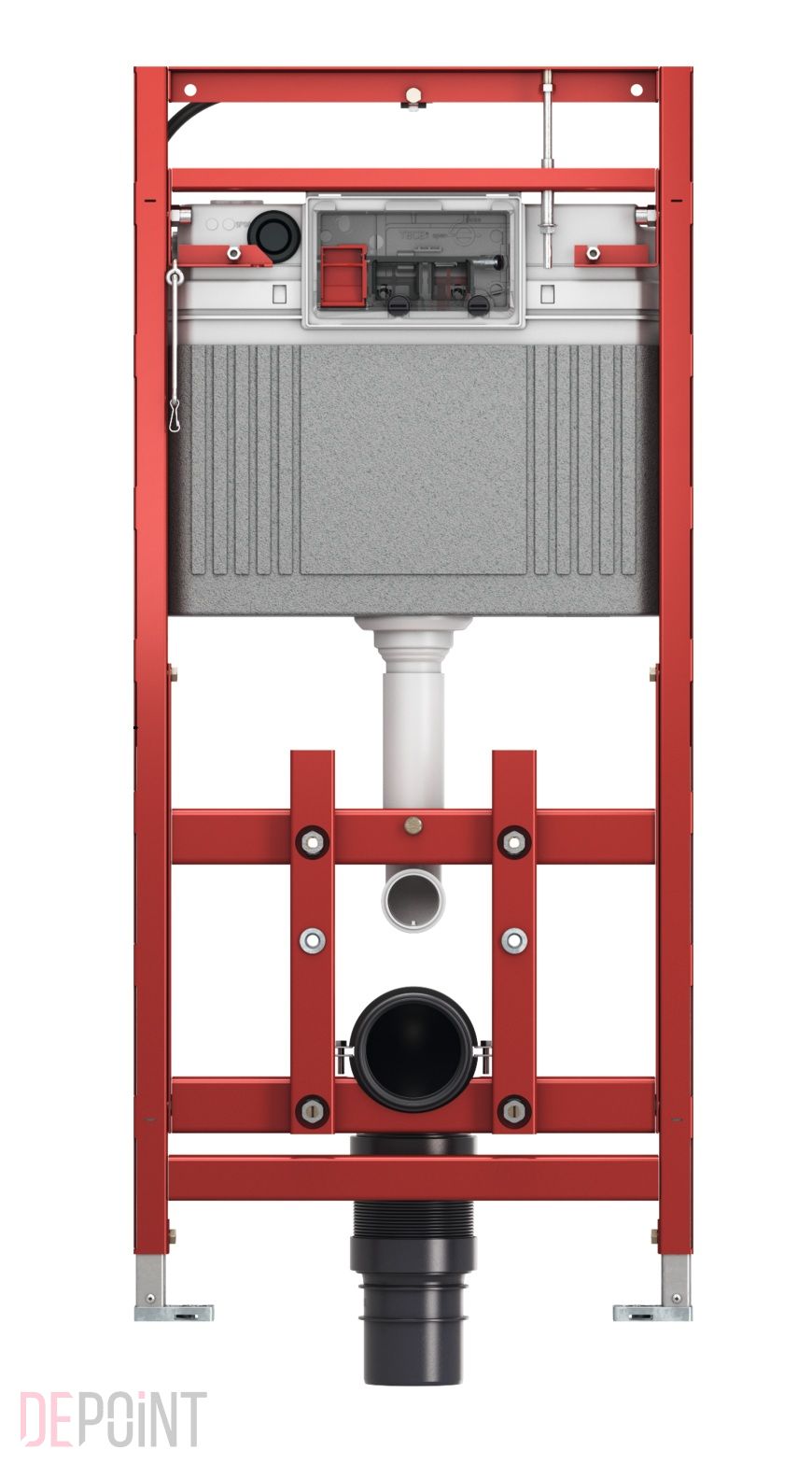

Инсталляция скрытого монтажа для унитаза TECE Lux 200, с регулировкой высоты (9600200)

Описание инсталляции скрытого монтажа для унитаза TECE Lux 200, с регулировкой высоты (9600200)

TECElux 200 модуль для унитаза, с регулировкой высоты, монтажная высота 1120 мм

Конструкционный элемент сухого монтажа для соединения с профилем TECEprofil или установки в металлические или деревянные каркасные стены; может использоваться как застенный или угловой модуль.

Для лицевой панели с активатором смыва или стеклянной облицовки TECElux, с возможностью ручной регулировки высоты до 8 см.

Застенный бачок TECE:

• Надежный бачок из ударопрочного пластика, сертифицированный согласно EN 14055
• Бачок предварительно собран и герметизирован
• Предварительно собраны угловой клапан и подключение бачка
• Подключение бачка с внешней резьбой 1/2"
• Объем бачка 10 л; стандартный объем смыва 6 л; можно настроить объем смыва на 9/7,5/4,5 л; объем частичного смыва 3 л для систем двойного смыва. Остаточный объем можно использовать для мгновенного очистного смыва.
• Изоляция для предотвращения образования конденсата
• Бесшумный гидравлический наполняющий клапан, акустическая группа 1 согласно DIN 4109
• Лоток для гигиенических таблеток. Позволяет вставить гигиенические таблетки в бачок для освежения смыва.

Рама модуля:

• Самоопорная, с порошковым покрытием
• Регулируемый по глубине держатель для верхней лицевой панели с активатором смыва и нижней лицевой панели с унитазом
• Две опоры для крепления в пол с возможностью регулировки глубины 0–200 мм.
• Два стопорных болта M 12 с гайками
• Крепление для унитаза с монтажным расстоянием 180 мм.
• Канализационное колено DN 90 с переходником DN 90/100 с ПП
• Переходник также подходит для горизонтального монтажа.
• Набор соединений для унитаза DN 90 с защитной заглушкой
• Защита инспекционного отверстия большого размера
• Подходит для стен толщиной до 45 мм.

Дополнительные опции:
Комплект модернизации системы фильтрации воздуха TECElux ceramic-Air (9660000). Система работает только с верхней лицевой панелью sen-Touch с сенсорной активацией смыва.

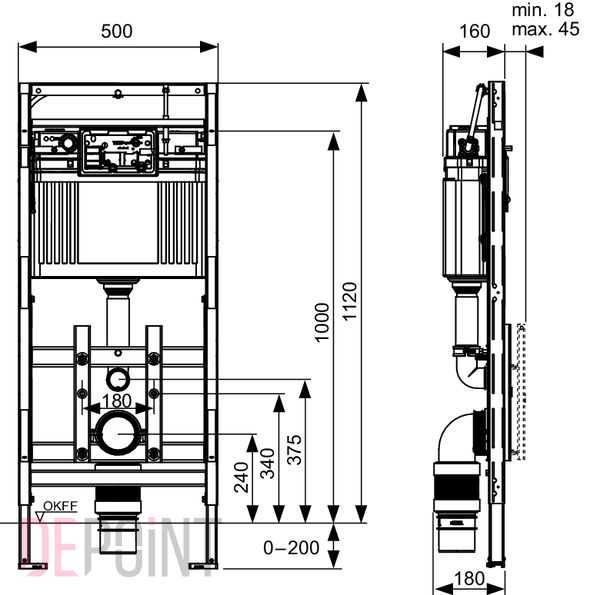

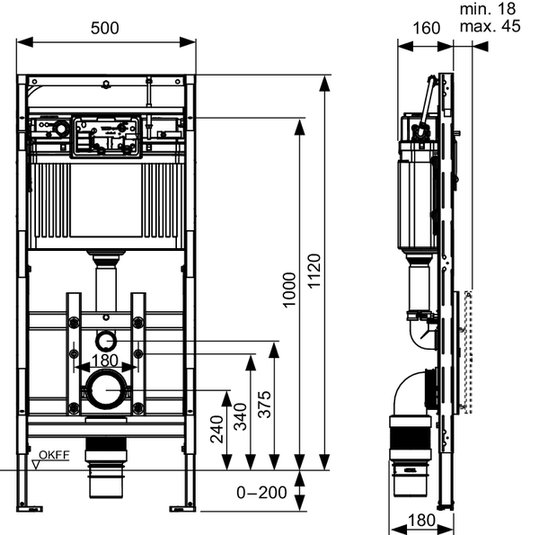

Чертеж с размерами инсталляции скрытого монтажа для унитаза TECE Lux 200, с регулировкой высоты (9600200)
