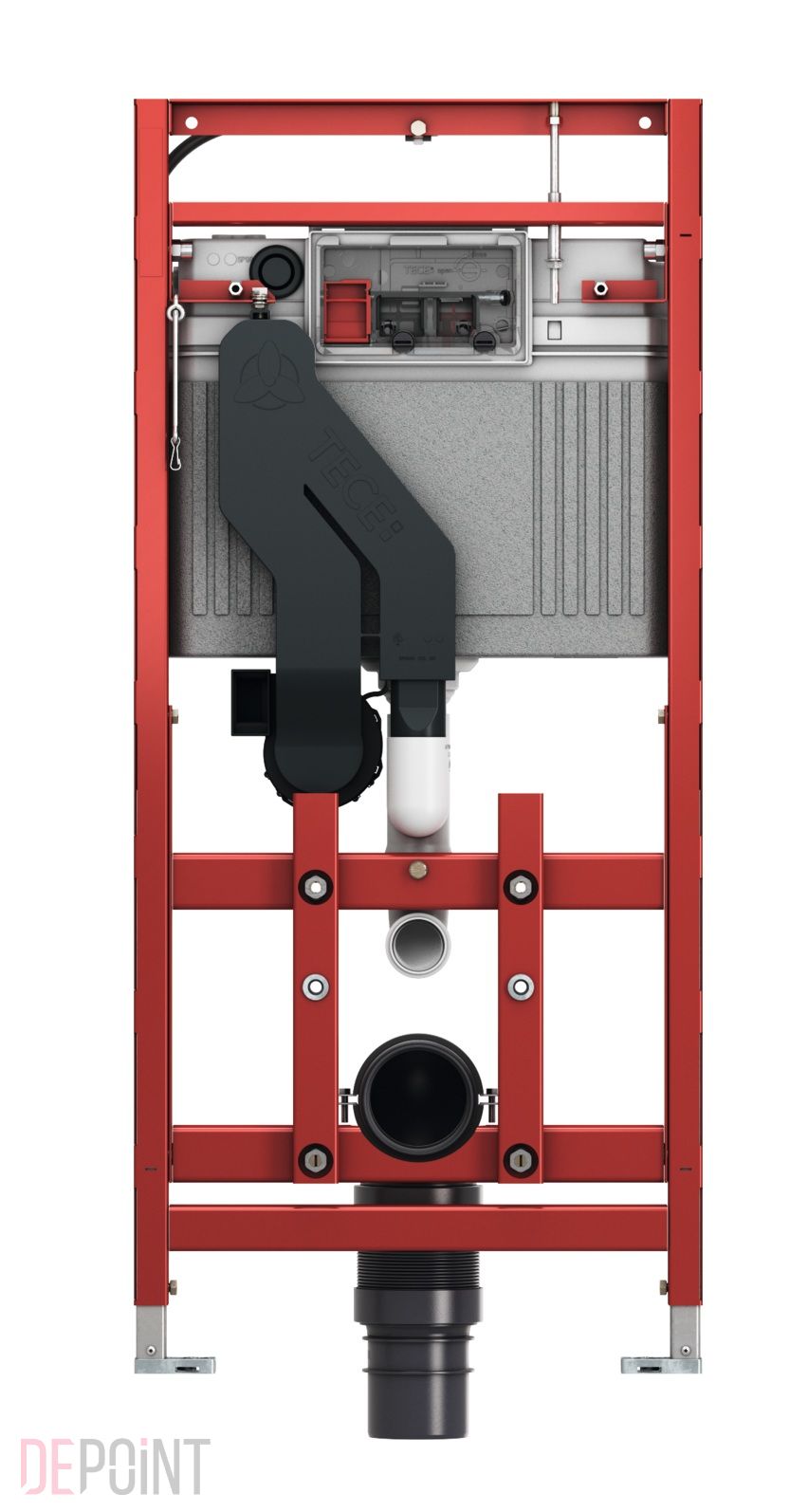

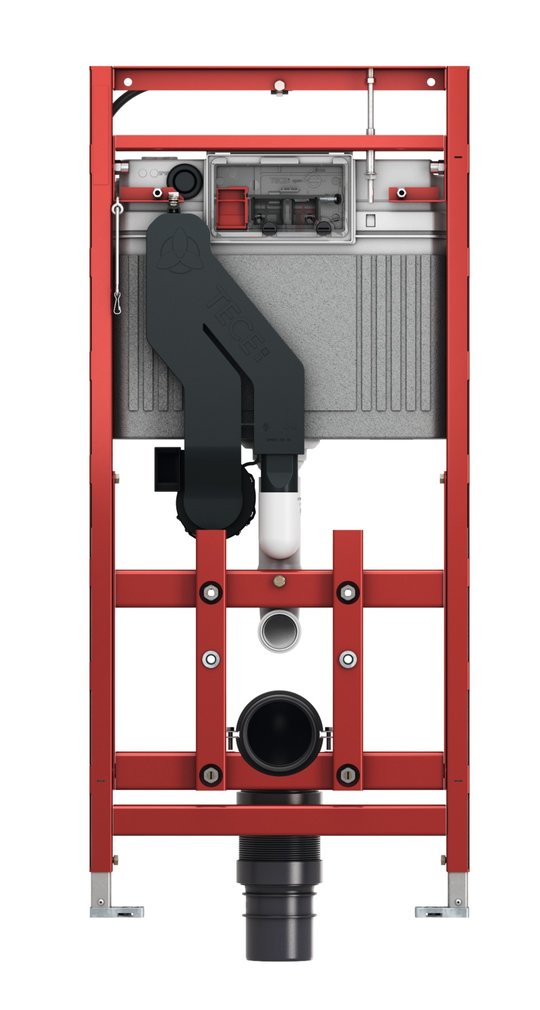

Инсталляция скрытого монтажа для унитаза TECE Lux 400, с регулировкой высоты и системой фильтрации воздуха (9600400)

Описание инсталляции скрытого монтажа для унитаза TECE Lux 400, с регулировкой высоты и системой фильтрации воздуха (9600400)

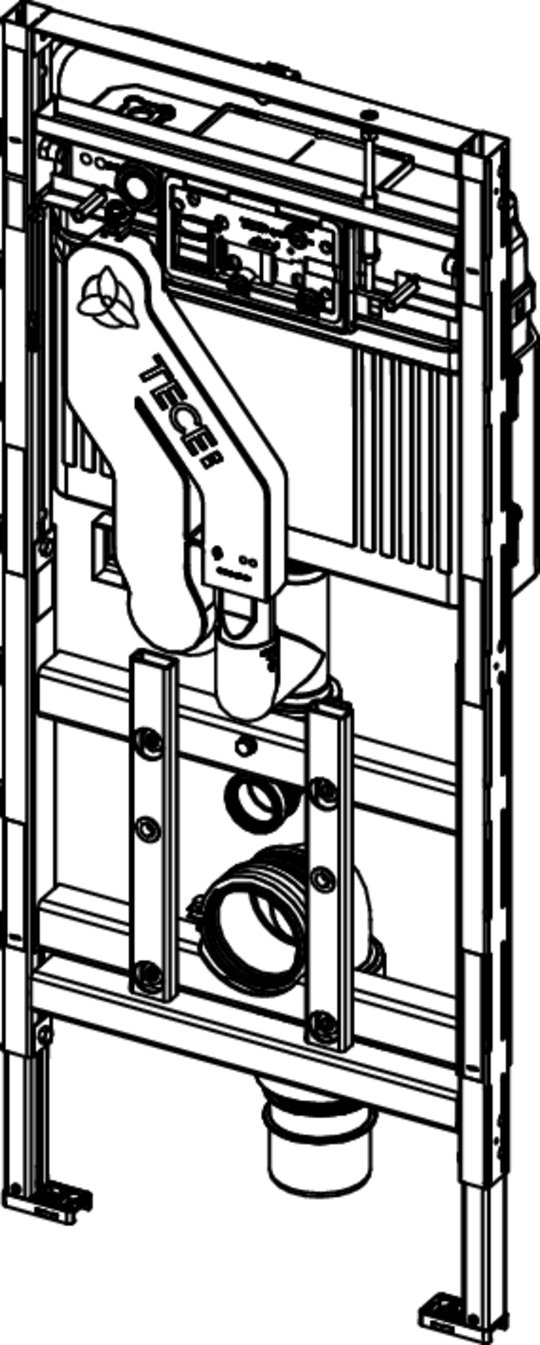

TECElux 400 модуль для унитаза, с регулировкой высоты и системой фильтрации воздуха, монтажная высота 1120 мм.

Конструкционный элемент сухого монтажа для соединения с профилем TECEprofil или установки в металлические или деревянные каркасные стены; может использоваться как застенный или угловой модуль.

Для лицевой панели TECElux с активатором смыва sen-Touch или стеклянной облицовки, с возможностью ручной регулировки высоты до 8 см и системой фильтрации воздуха «ceramic-Air».

Застенный бачок TECE:

• Надежный бачок из ударопрочного пластика, сертифицированный согласно EN 14055
• Бачок предварительно собран и герметизирован
• Предварительно собраны угловой клапан и подключение бачка
• Подключение бачка с внешней резьбой 1/2"
• Объем бачка 10 л; стандартный объем смыва 6 л; можно настроить объем смыва на 9/7,5/4,5 л; объем частичного смыва 3 л для систем двойного смыва. Остаточный объем можно использовать для мгновенного очистного смыва.
• Изоляция для предотвращения образования конденсата
• Бесшумный гидравлический наполняющий клапан, акустическая группа 1 согласно DIN 4109
• Лоток для гигиенических таблеток. Позволяет вставить гигиенические таблетки в бачок для освежения смыва.

Рама модуля:

• Самоопорная, с порошковым покрытием
• Регулируемый по глубине держатель для верхней лицевой панели с активатором смыва и нижней лицевой панели с унитазом
• Две опоры для крепления в пол с возможностью регулировки глубины 0–200 мм.
• Два стопорных болта M 12 с гайками
• Крепление для унитаза с монтажным расстоянием 180 мм.
• Канализационное колено DN 90 с переходником DN 90/100 с ПП
• Переходник также подходит для горизонтального монтажа.
• Набор соединений для унитаза DN 90 с защитной заглушкой
• Защита инспекционного отверстия большого размера
• Подходит для стен толщиной до 45 мм.

Бесшумная система фильтрации воздуха ceramic-Air с фильтровальным картриджем длительного использования.

Примечание:
Для большинства известных моделей унитазов можно установить систему фильтрации воздуха «Ceramic-Air». Однако у некоторых унитазов, с более высокой высотой сиденья или с более высоким ободом, в смывном патрубке может оставаться вода, в результате чего бачок может быть частично или полностью заполнен. В Технической информации представлены модели унитазов, для которых невозможно установить опцию фильтрации воздуха.

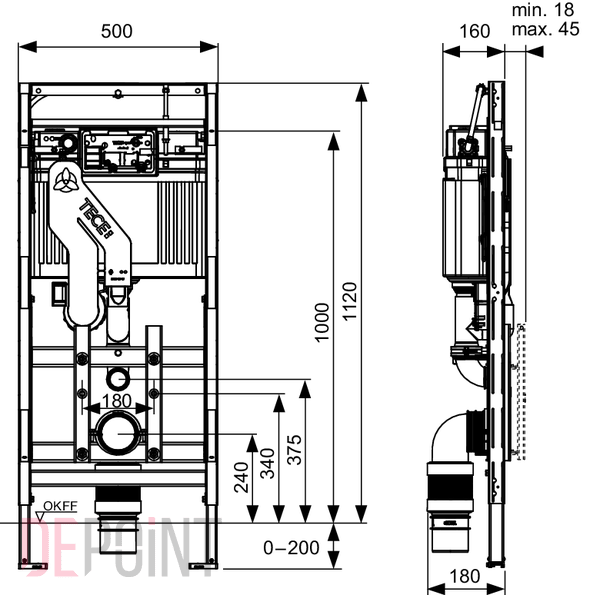

Чертеж с размерами инсталляции скрытого монтажа для унитаза TECE Lux 400, с регулировкой высоты и системой фильтрации воздуха (9600400)
