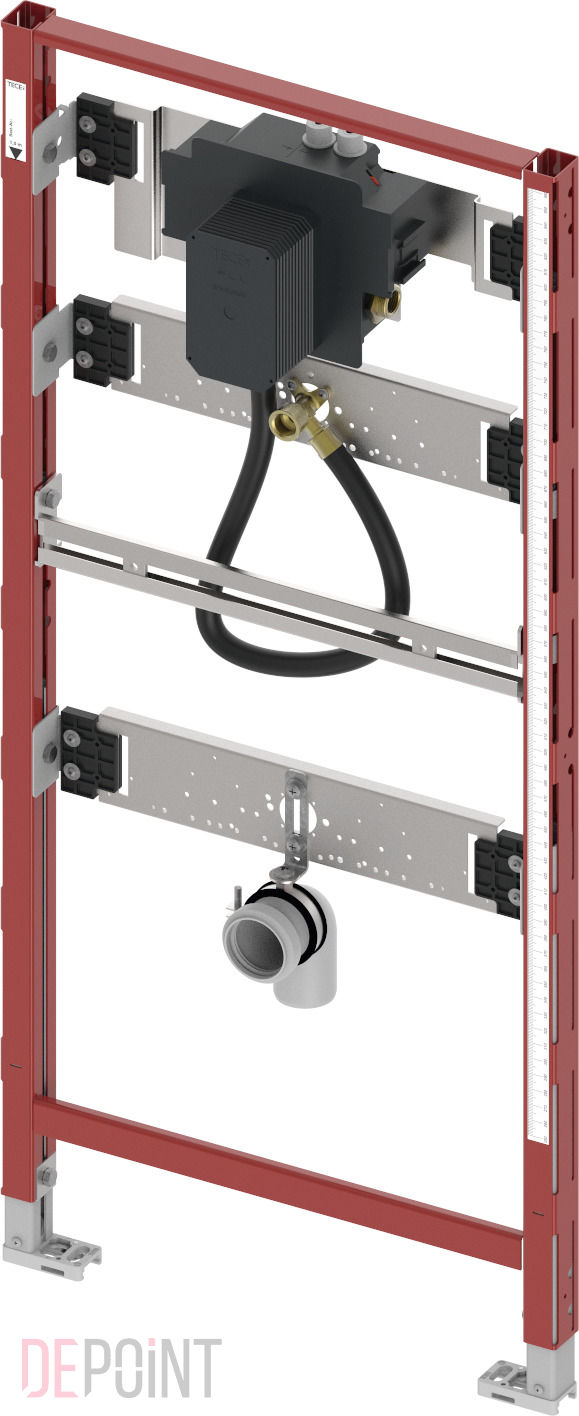

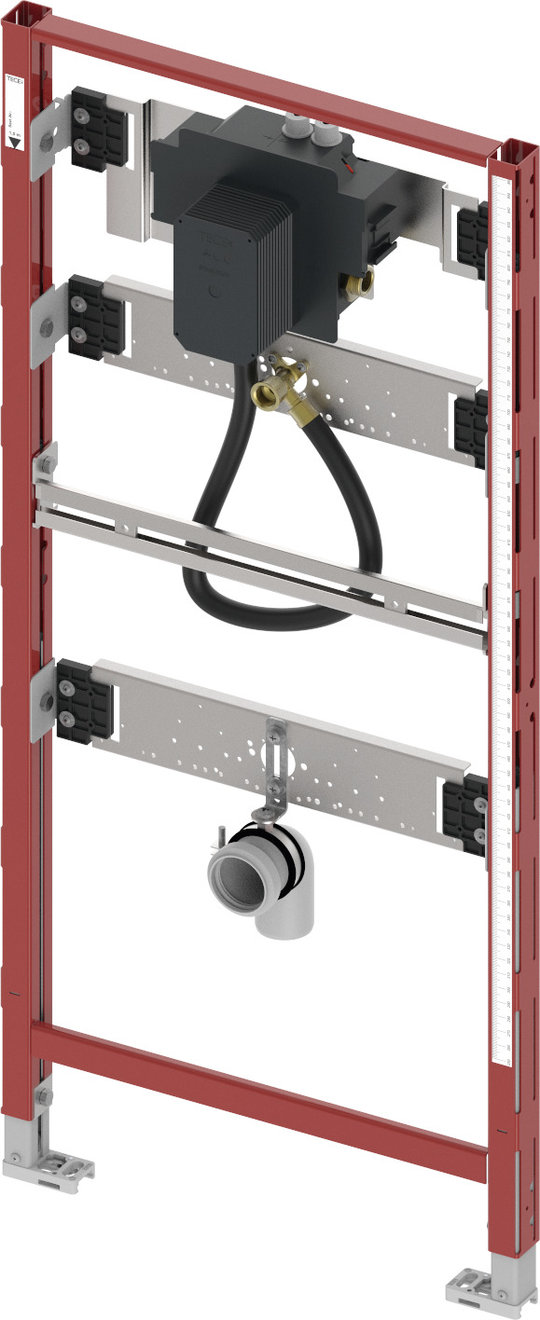

Инсталляция скрытого монтажа для писсуара TECE Profil с клапаном U 2, монтажная высота 1120 мм (9320013)

Описание инсталляции для писсуара TECE Profil с клапаном U 2, монтажная высота 1120 мм (9320013)

Модуль писсуара для установки с электронной панелью смыва TECEfilo, для установки в стальной профиль TECEprofil, в металлических или деревянных каркасных стенах, перед стеной или в качестве углового модуля.

Комплектация блока в сборе:

• Корпус клапана смыва писсуара TECE U 2 с регулированием потока на впуске и системой защиты застенного пространства
• Встроенный трансформатор 230/12 В для подключения непосредственно к сети 230 В
• Соединение Rp 1/2"
• Две регулируемые в диапазоне 0–200 мм опоры для крепления к полу
• Глубина установки 75 мм
• Две крепежные шпильки M8
• Регулируемые монтажные пластины
• Регулируемое по высоте соединение сифона
• Фановый отвод DN 50, включая защитные заглушки
• Крепежные элементы для писсуара
• Впускной фитинг 1/2"

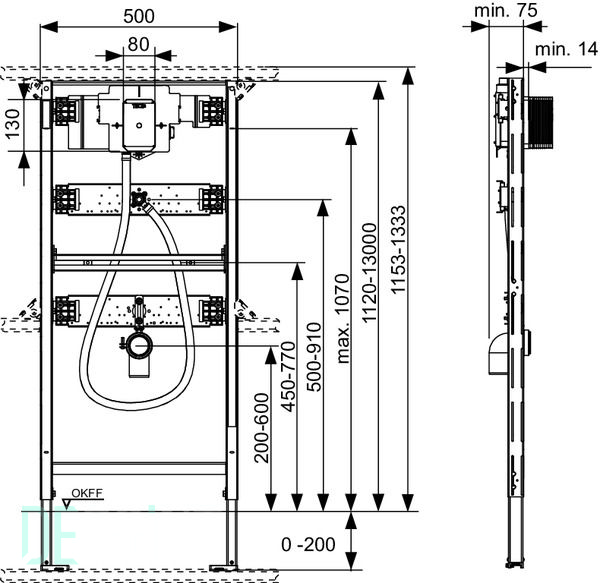

Чертеж с размерами инсталляции для писсуара TECE Profil с клапаном U 2, монтажная высота 1120 мм (9320013)
