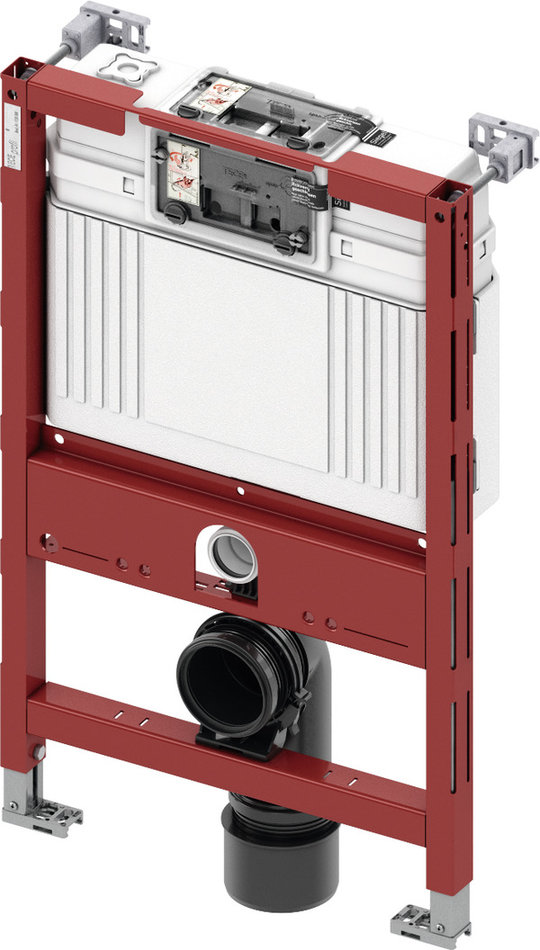

Инсталляция скрытого монтажа для унитаза TECE Profil со смывным бачком Uni, высота 820 мм (9300001/9300380)

Описание инсталляции для подвесных унитазов TECE Profil со смывным бачком Uni, высота 820 мм (9300001/9300380)

Модуль унитаза для крепления на профиле TECEprofil, монтажа перед стеной или в углу.

Комплект поставки полностью собранного блока:
Сливной бачок Uni с приводом спереди или сверху:

• Надежный бак из ударопрочного пластика
• Предварительно собранный и опломбированный сливной бачок
• Соединение для сливного бачка с внутренней резьбой 1/2"
• Объем бачка 10 литров: предустановленный стандартный объем смыва 6 литров; возможность установки объема смыва 4,5/7,5/9 литров; малый смыв 3 литра для систем ы двойного смыва. Оставшийся объем можно использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Для панелей и рукояток смыва унитаза TECE
• Возможность установки системы с одинарным или двойным смывом в зависимости от используемой панели смыва
• Сертификация согласно DIN EN 14055
• Акустическая группа 1 в соответствии с DIN 4109
• Бесшумный гидравлический заливной клапан

Комплект поставки модуля:

• Несущая монтажная рама с порошковым покрытием
• Две крепежные шпильки M 12 с гайками
• Фановый отвод унитаза DN 90, включая переходник DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90, включая защитные заглушки
• Два крепления модуля с регулировкой глубины

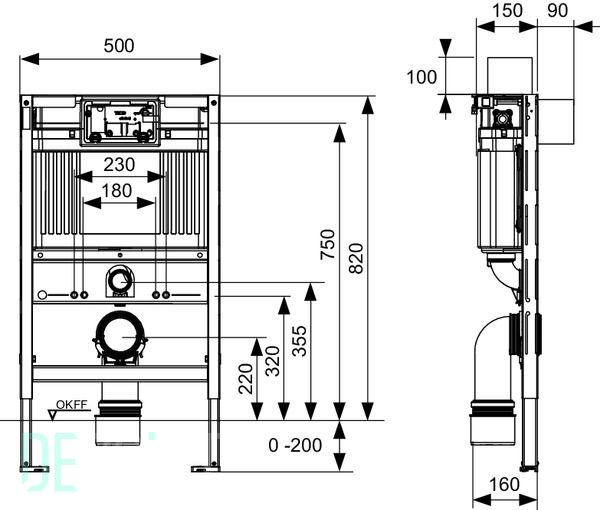

Чертеж с размерами инсталляции для подвесных унитазов TECE Profil со смывным бачком Uni, высота 820 мм (9300380)
