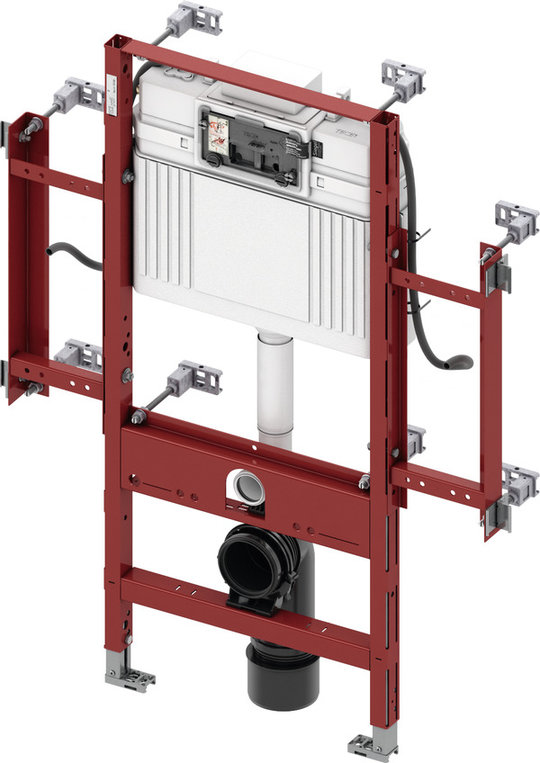

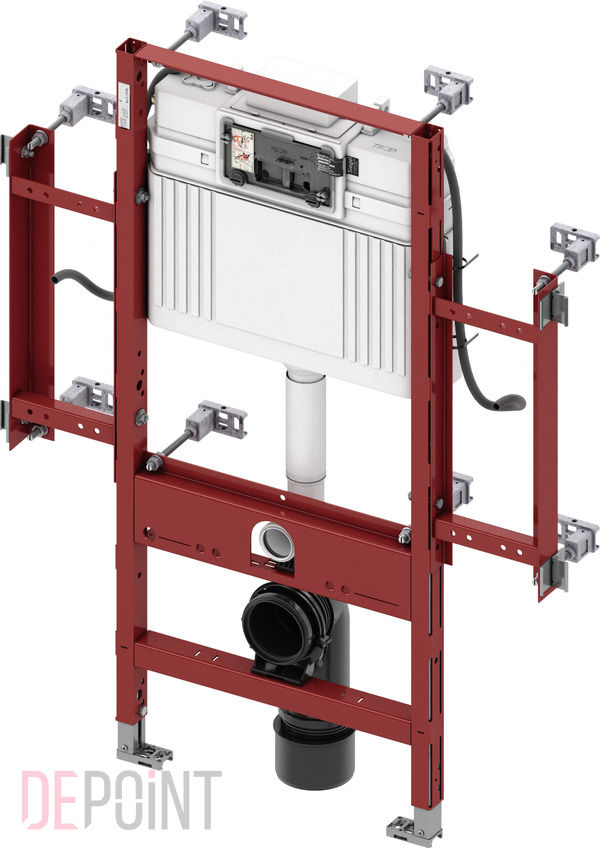

Инсталляция скрытого монтажа для унитаза TECE Profil со смывным бачком Uni, для людей с ограниченной подвижностью, высота 1120 мм (9300009)

Описание инсталляции для подвесных унитазов TECE Profil со смывным бачком Uni, высота 1120 мм (9300009)

Модуль унитаза для монтажа на профиле TECEprofil, застенного монтажа на профилях или перед несущей стеной. Для безбарьерной конструкции с приподнятым монтажом унитаза.

Модуль с боковыми стальными рамками и каналами для прокладки кабелей, включая крепежные элементы.
Высота установки поручня безопасности = 760 мм

Комплектация частично собранного блока:

Сливной бачок Uni с фронтальным приводом:

• Надежный бак из ударопрочного пластика
• Предварительно собранный и опломбированный сливной бачок
• Соединение для сливного бачка с внутренней резьбой 1/2"
• Объем бачка 10 литров: предустановленный стандартный смыв 6 литров; возможность настройки объема смыва 4,5/7,5/9 литров; малый слив 3 литра для системы двойного смыва. Оставшийся объем можно использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Для панелей и рукояток смыва унитаза TECE
• Возможность установки системы с одинарным или двойным смывом в зависимости от используемой панели смыва
• Сертификация согласно DIN EN 14055
• Акустическая группа 1 в соответствии с DIN 4109
• Бесшумный гидравлический заливной клапан

Комплект поставки модуля:

• Несущая монтажная рама с порошковым покрытием
• Две регулируемые опоры для напольного крепления
  0–200 мм
• Две крепежные шпильки M 12 с гайками
• Восемь модульных креплений с регулировкой глубины
• Четыре мульти-зажима для крепления в каркас TECEprofil

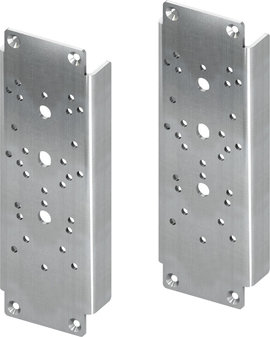

• Боковые стальные рамки для крепления комплектов стальных пластин
• Фановый отвод унитаза DN 90, включая переходник DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90, включая защитные заглушки

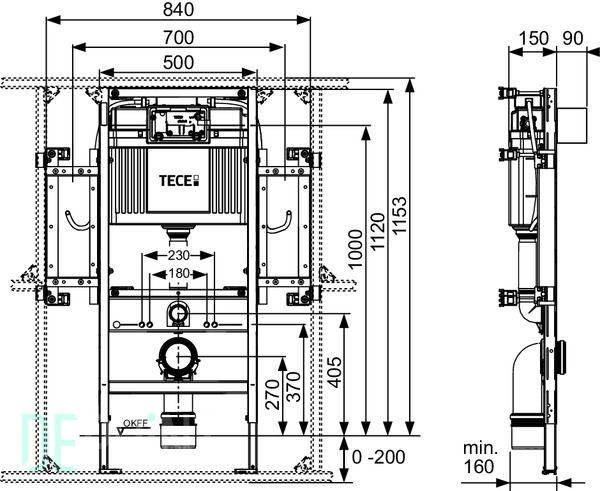

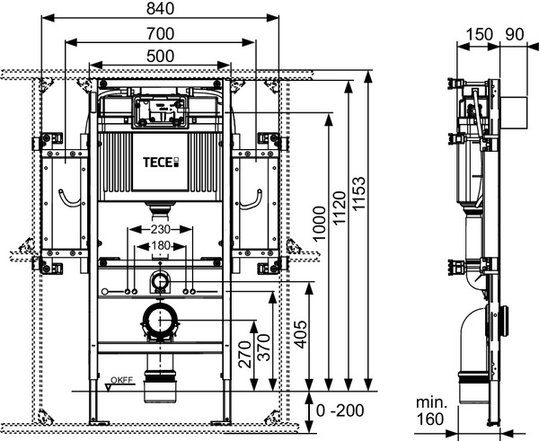

Чертеж с размерами инсталляции для подвесных унитазов TECE Profil со смывным бачком Uni, высота 1120 мм (9300009)
