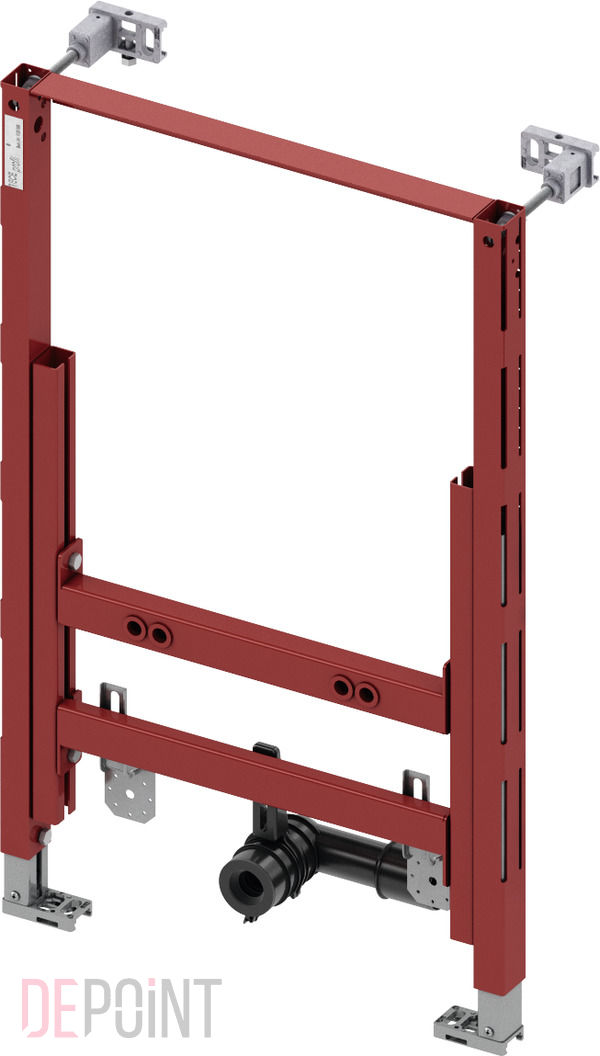

Инсталляция скрытого монтажа для подвесного биде TECE Profil, монтажная высота 820 мм (9330005)

Описание инсталляции для подвесного биде TECE Profil, монтажная высота 820 мм (9330005)

Для крепления на профиле TECEprofil или монтажа в металлических или деревянных каркасных стенах, перед стеной или в качестве углового модуля.

Комплектация модуля в сборе:

• Независимая монтажная рама, порошковое покрытие и две регулируемые опоры для напольных конструкций 0–200 мм
• Две крепежные шпильки M 12 с гайками
• Регулируемая по высоте крепежная планка для фанового отвода и фитингов
• Фановый отвод DN 40/50, с резиновой муфтой, номинальный диаметр 30/50, (также используется как уплотнение), с защитной заглушкой
• Два крепления модуля с регулировкой по глубине

Вместе с телескопическим креплением (арт. 9380001) может использоваться для монтажа TECEprofil перед стеной на монтажной высоте 980 мм.

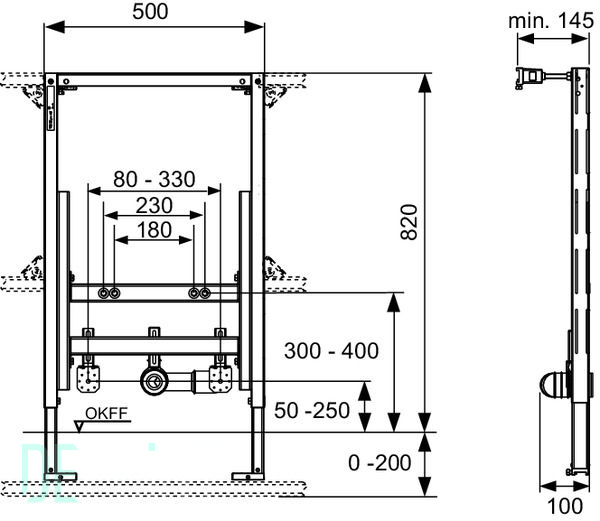

Чертеж с размерами инсталляции для подвесного биде TECE Profil, монтажная высота 820 мм (9330005)
