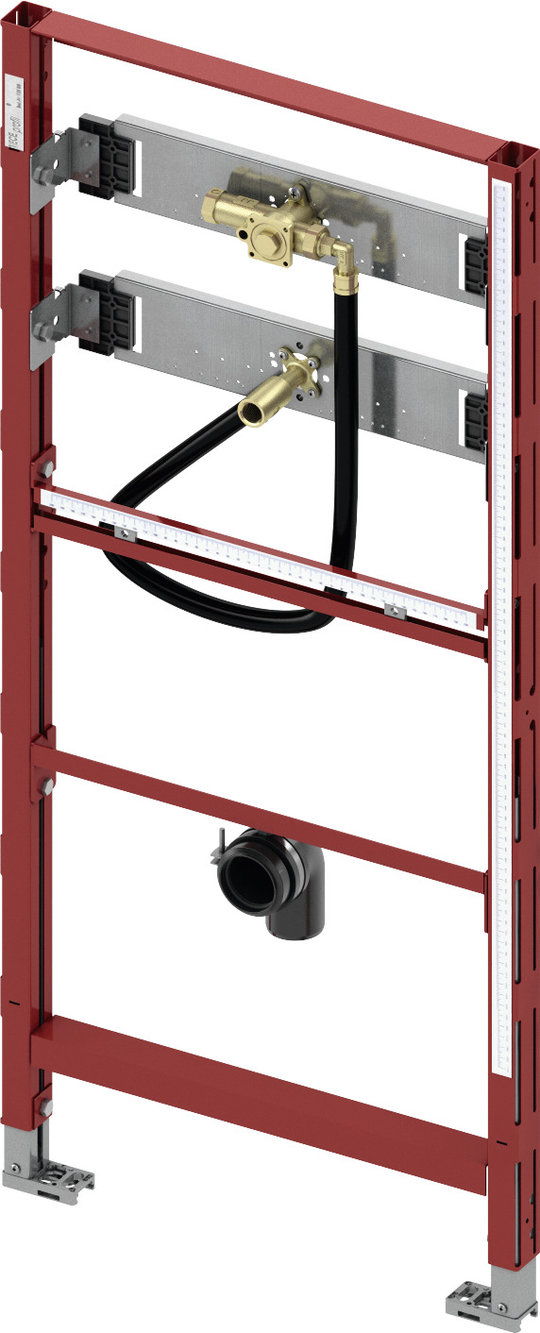

Инсталляция скрытого монтажа для писсуара TECE Profil с корпусом клапана смыва TECE U 1, монтажная высота 1120 мм (9320008)

Описание инсталляции для писсуара TECE Profil с корпусом клапана смыва TECE U 1, монтажная высота 1120 мм (9320008)

Модуль писсуара для крепления механических и электронных систем привода. Для установки на профиль TECEprofil, монтажа в металлических или деревянных каркасных стенах, перед стеной или в качестве углового модуля.

Комплектация модуля в сборе:

• Корпус клапана смыва писсуара TECE U 1 с регулированием смыва и системой защиты застенного пространства
• Соединение Rp 1/2"
• Две регулируемые опоры для напольного крепления
  0–200 мм
• Две крепежные шпильки M 8
• Регулируемые монтажные направляющие
• Регулируемый по высоте отвод
• Соединительный отвод DN 50 с защитными заглушками
• Крепежные элементы для писсуара
• Впускной фитинг 1/2"

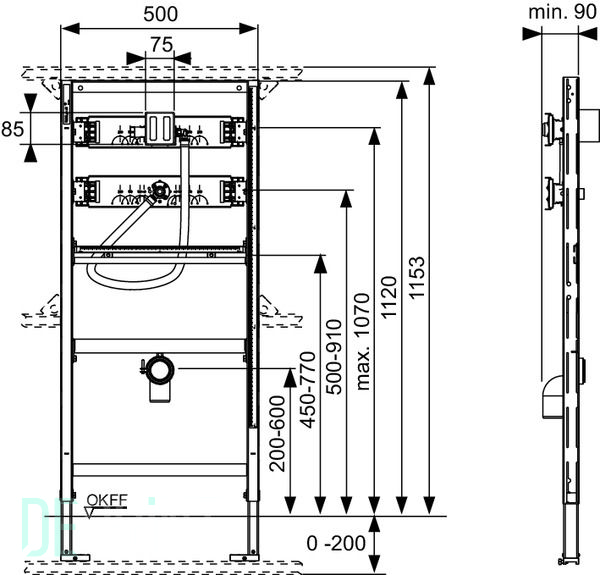

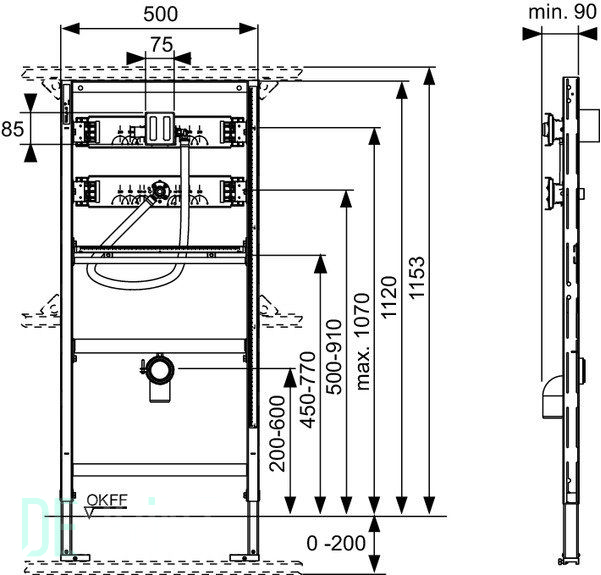

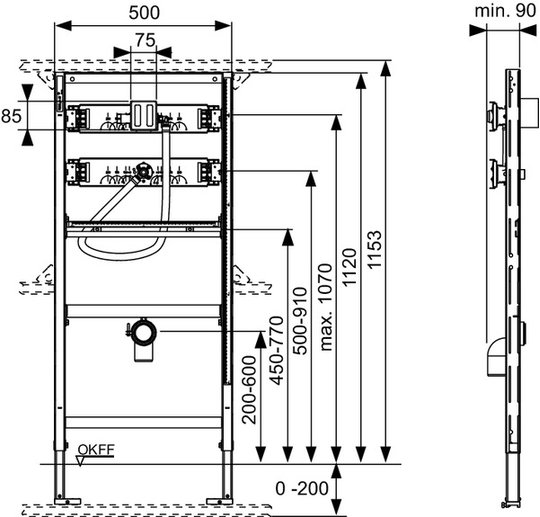

Чертеж с размерами инсталляции для писсуара TECE Profil с корпусом клапана смыва TECE U 1, монтажная высота 1120 мм (9320008)
